排水泵站遠程監測控制系統解決方案
發布日期：2016-08-05 14:54 瀏覽次數：

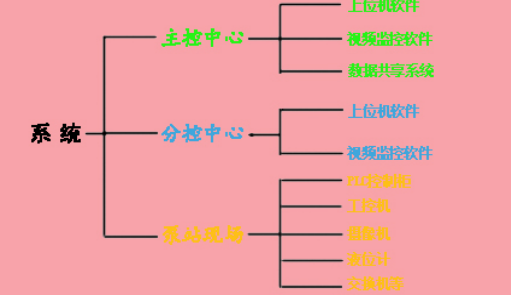

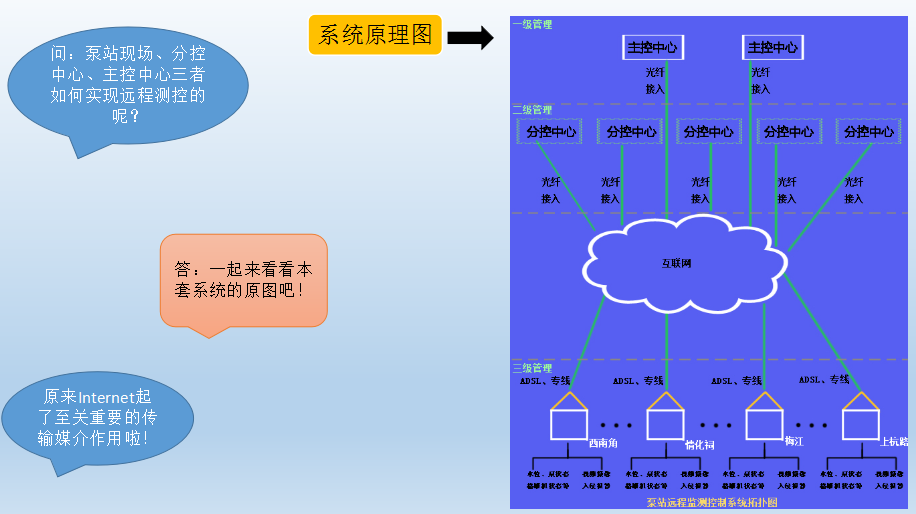

排水泵站遠程監測控制系統由南京康卓環境科技有限公司研發設計并現場安裝施工，該控制系統由泵站現場、分控中心、主控中心構成，主控中心、分控中心、泵站現場實現三級測控！
方案部署
1、泵站現場
泵站現場配置超聲波、攝像頭、入侵報警設備、PLC控制柜、工控機、交換機、機柜、防雷裝置等一些硬件設備，通過編程，實現現場手動、上位機測控、自動控制等多種模式。加入視頻監控系統，保障了泵站內地安全，也給泵站的管理提供了便利！
從功能上劃分，泵站現場主要由網絡單元、供電單元、泵站控制單元、液位計、工控機系統、安防監控單元組成。
2.分控中心
上位機軟件
在分控中心的SIMATIC WinCC 7.0 sp3組態軟件上開發，實現以下功能：
①設置選項：進行控制方式選擇、本泵站設備參數設置、以及管理密碼設置和修改。
②主界面：能顯示泵站主要設備的實時運行狀態和故障狀態，畫面應簡潔、清晰；通訊指示燈需顯示PLC和分控（主控）中心計算機之間的光纖網絡連接狀況，當通訊異常時，能自動轉入PLC全自動運行，即保證泵站正常運行；報警指示燈亮?xí)r，能及時提示值班人員設備異常（聲、光報警），同時報警信息會自動被記錄并歸檔，以備查詢，增強管理功能。
③參數設置：是泵站正常運行的關鍵，參數設置一定要符合工藝要求，而且不能遺漏（參數現場可自行設定修改）。
④設備控制：所有設備控制都可實現開、關、停。為防止誤操作，應將確認對話框放在另一窗口。
⑤參數監控界面，可查看泵站所有的檢測參數，包括泵站電流、電壓、功率、功率因素、電量等參數以及其他主要參數；實際情況可查詢?cè)O(shè)備的開停狀態、故障信息等狀態。
⑥報警信息：應可供實時查詢，便于維護人員維修。
⑦視頻圖像：實現瀏覽、控制功能。
⑧密碼設置：應可設置、修改密碼，便于管理人員設置權限。
⑨自動屏保：當長時間處于不操作狀態時，系統應能自動的從操作狀態退出到屏保程序中。
視頻監控系統
在原有5個分控中心視頻軟件中，進行系統集成，把新增的10座泵站視頻監控信息集成到原有軟件中。從而實現可對10座泵站進行視頻預覽，可以對泵站錄像文件進行調閱。通過給不同的管理人員分別設置權限，達到分級管理的目的，也大大的提高了系統的安全性。通過配置對講，可以實現與泵站現場進行語音對講，達到音視頻同步管理。當前端泵站有報警輸入時，分控中心也可以看到相關信息，使得整套系統使用更加高效、穩定、安全。
數據共享系統
實現現場數據存儲功能，每隔5分鐘時間將泵站實時數據存入主控中心泵站遠程監測系統數據庫和液位數據庫中，實現與主控中心的天津市防汛調度信息系統軟件（PC版和手機版）、天津市泵站自動化監測軟件、天津市泵站決策支持軟件、天津市中心城區河道水循環調度監測系統軟件、天津市津沽污水系統在線監測軟件的數據共享。

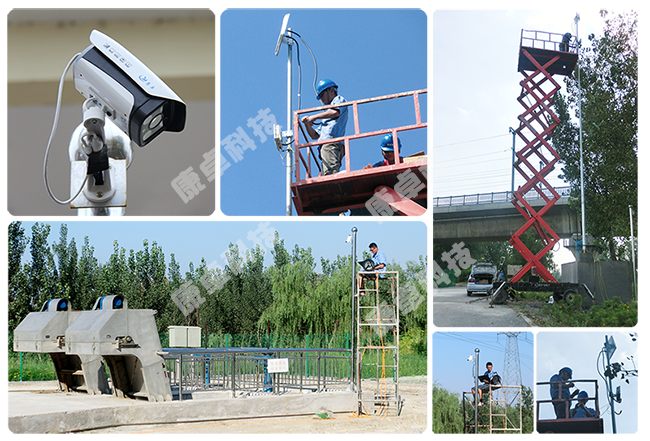

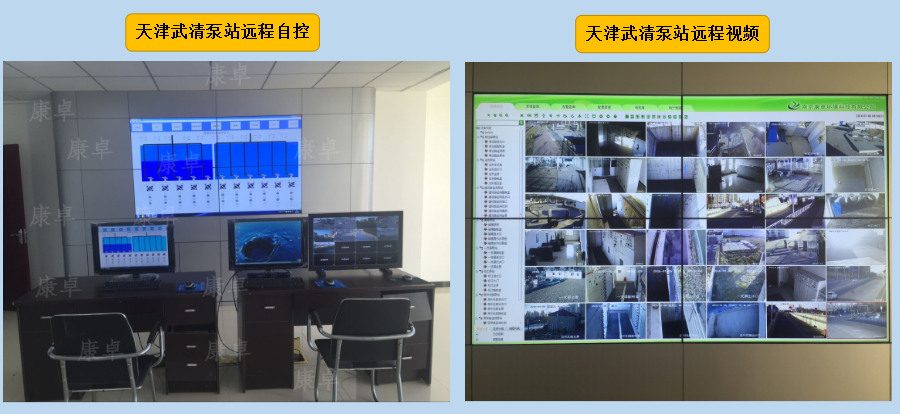

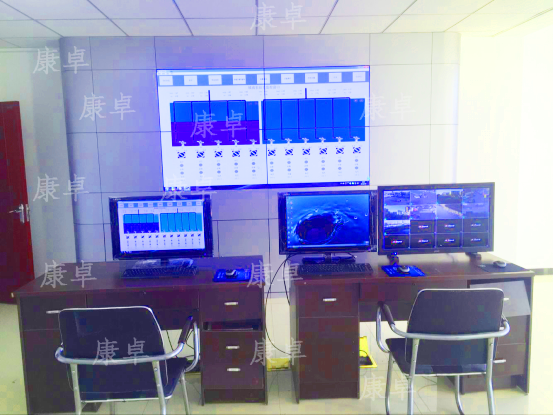

案例現場
