基于plc的污水處理廠監控系統集成商
南京康卓環境科技有限公司專業從事污水處理廠視頻監控系統提供商，常年提供污水處理廠視頻監控系統、污水處理廠自動化控制系統報價、方案設計和工程施工，咨詢熱線：025-86666104。
本文介紹了康卓科技公司使用PLC在污水處理廠自動控制監控系統中的應用，PLC自動化控制系統設計原則、控制系統設計及功能實現等內容。
系統概述
污水處理廠的自控系統由PLC站與監控操作站控制管理系統組成的自控系統和儀表檢測系統兩大部分組成。前者遵循“集中管理、分散控制、資源共享”的原則；后者遵循“工藝必需、先進實用、維護簡便”的原則。
為了滿足污水處理廠工程實現上述要求，必須保證控制系統的先進性和可靠性，才能保證本廠設備的安全、正常、可靠運行。
系統結構及特點
1.控制系統結構
污水處理廠自控系統采用分層分布式結構網絡控制方式。該控制系統共分為主控級(中控室)和現地控制層（分控站）。實現相應控制層設備的監視、操作、控制和網絡通訊連接。
2. 中控室
中央控制室的監控管理操作站系統完成全廠的自動控制。包括兩套互為熱備的監控工作站、印機、UPS電源。中央控制系統通過工業以太網，采用光纜與各現場控制PLC站連接。這兩套工作站為熱冗余配備，可以分別側重監測或組態功能，故障時互為備用，具有靈活的運行方式。

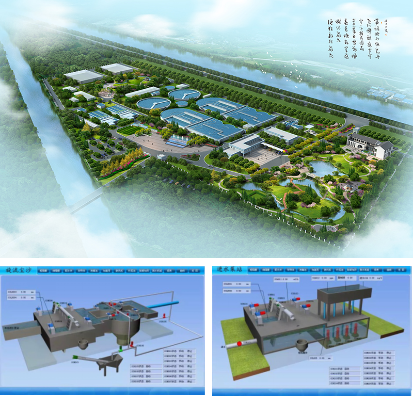

為觀顯示全廠工藝過程全貌，方便管理，在中控制室設立了電動投影屏幕和投影儀，顯示全廠工藝流程圖和主要參數及設備運行狀態。
通過大容量的UPS 為中央控制室的所有設備提供了高質量的電源。

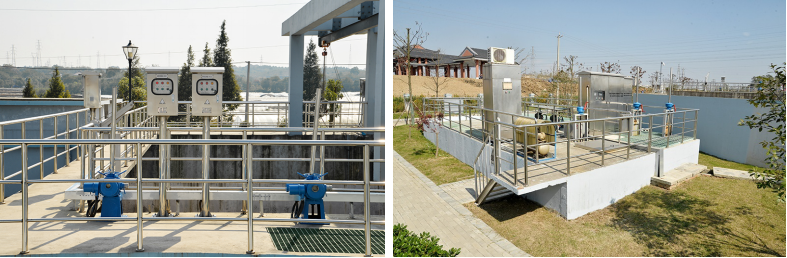

3.分控站

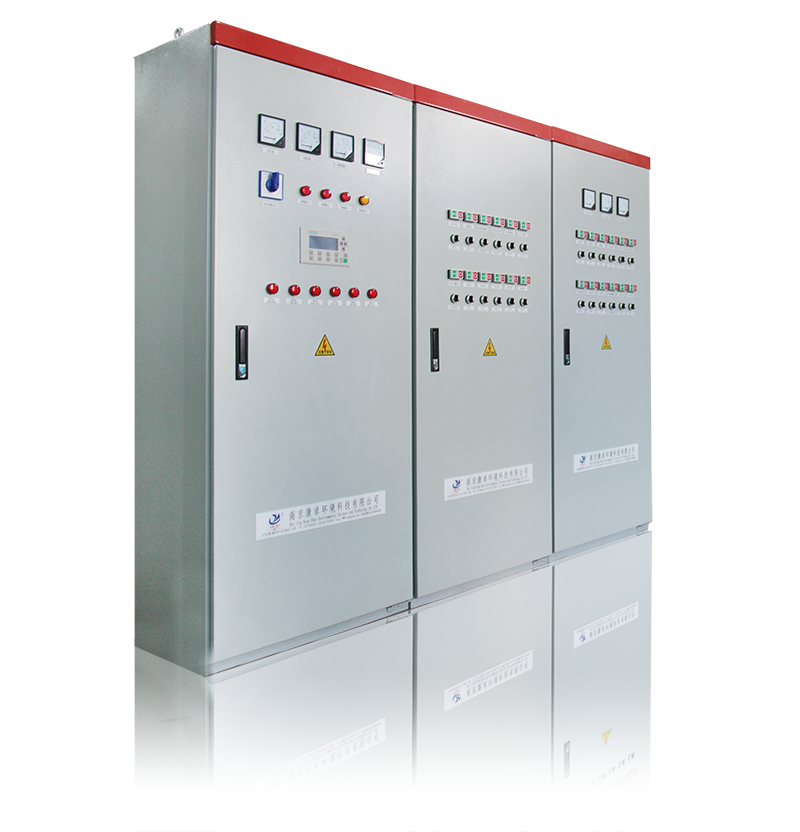

每個分控站配置一套PLC控制柜。柜內包括可編程序控制器、操作員界面HMI、24VDC電源裝置、冗余光纖交換機、電源防雷過電壓保護裝置、小型斷路器、接線端子、小型繼電器，安裝連接纜線和附件等。
根據污水廠工藝特點，構筑物的布置和現場控制的分布情況，設置四個PLC現場子站，PLC現場子站選用可編程序控制器（PLC），PLC為模塊化結構，硬件配置較靈活，易于擴展，軟件編程方便。并且PLC子站與相應的MCC置于同一地點，節省其間電纜。當中控室監控工作站故障退出運行或通道故障使分控站控制單元和主控級監控工作站通訊中斷時，各現地控制單元能獨立運行，進行控制和監視，提高運行可靠性。
4. 控制系統特點
由于控制設備的分布特點及控制的獨立性，采用現地元件層實現自動化儀表的數據采集，采用現地控制單元實現了相對獨立設備的本體控制；從而大大減輕了操作員工作站監控操作站的負荷，有利于各級控制設備監控功能的合理分配和利用；
由于各現地控制單元相對獨立，并且能夠脫網獨立運行，特別是在集控層總線網絡癱瘓時，能夠保證現地單元可靠地運行，大大提高了控制系統的可靠性；
采用分層分布式控制方式，使得總線網絡的通訊負荷減少、通訊誤碼率大大降低，解決了數據通訊的瓶徑問題，同時使網絡結構更清晰、檢修維護更方便；
采用分層分布式控制方式，該控制系統具有更好的擴展性，若需對系統擴展，只要將接入相應的網絡層中即可，不會影響到集控層網絡的運行和操作。
