江蘇南京泵站遠程監自動化控制系統升級改造
發布日期：2016-03-25 14:09 瀏覽次數：
近年來，隨著科技的發展和我國城市化的進程，排放到環境中的污水量日益增多，水污染嚴重，如何對污水進行處理并加以利用，成為水資源可持續開發及利用的一項重大舉措。
南京康卓環境科技有限公司是江蘇地區知名的污水處理及泵站遠程監控系統提供商，康卓科技基于plc和工業組態軟件的泵站遠程監控系統，對泵站進行遠程監控與管理。系統能夠?qū)崿F(xiàn)遠程實時監測和數據動態顯示、異常報警、報表制作、趨勢分析等管理任務。
泵站監控方案設計

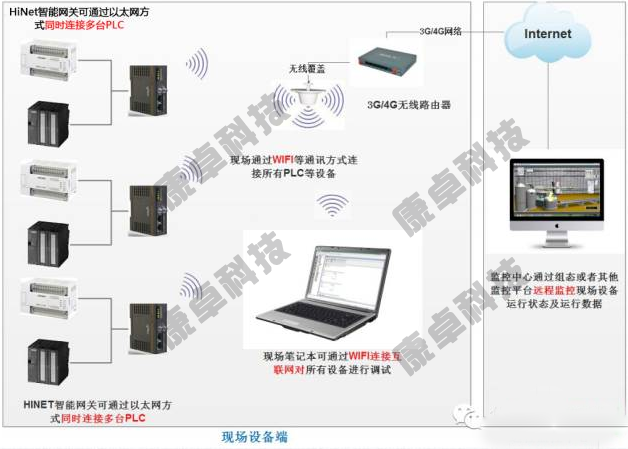

泵站的遠程監控系統由HiNet智能網關、plc模塊和組態軟件等組成，監控系統的拓?fù)浣Y(jié)構圖如下：
監控系統硬件設計

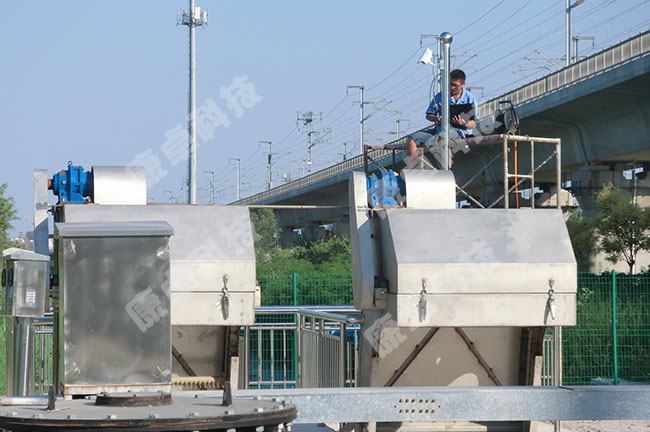

HiNet智能網關與系統內plc相連，把信息傳送到云服務器上。通過上位機進行顯示和控制并根據控制要求對現場執行機構做出相應的控制。主要采集的數據有：粗格柵、進水泵房、細格柵、計量渠等設備的數據采集，還有調節池、MB反應器的數據采集和控制等。通過電腦遠程操作可對剩余污泥、儲水泵的啟停進行控制和狀態檢測，當泥位到達下限時停泵并報警。
監控系統軟件設計
通過HiNode Windows Client確保設備在線，然后通過組態軟件實現實時多任務遠程監控等。
主要可實現：
1 設備接入，設備可以在不同的可聯網的地點方便的接入平臺，可擴展性強。
2 設備配置，設定狀態值的正常范圍，超出范圍時即為異常狀態、設置異常狀態的告警級別、告警時限和告警方式（短信、郵件、系統內告警）。
3 WIFI、以太網、3G及GPRS等多種通訊方式可選，適用設備各種使用場合。
4 設備告警，系統檢測到設備有異常狀態，獲取狀態的告警級別、告警時限和告警方式發起告警通知。
5 設備的狀態查詢和控制，包括對設備的實時和一段時間內的歷史狀態查詢、向設備發送控制命令并返回結果。
6 設備的程序更新，用戶可以遠程對設備進行編程和調試。
7 設備訪問權限的控制，可以設定權限以限制用戶對設備的訪問。
8 用戶登錄的安全認證。
9 設備的安全認證。
10 可以監控墻、PC、各類移動終端設備形式提供平臺訪問。
11 多維度報表查詢分析、各類圖表展示、大數據分析為決策提供參考。
南京康卓泵站遠程監控系統不僅能對泵站進行自動控制，而且能遠程監測現場設備的運行狀況，提高效率。咨詢熱線：025-86666104
