動力柜百科
給整臺機器的正常運轉提供動力的電氣控制柜組合，有接觸器、變頻器、高壓柜、變壓器等等 。
動力柜作用
1、給用電設備供電（給設備提供電源）；
2、啟停操作用電設備（有啟停按鈕）；
3、檢測設備的運轉（設置信號指示燈，有電流表電壓表）；
4、保護用電設備（斷路器…）動力柜就是配電柜,是專給動力設備(一般指電動機)提供電源和控制的配電柜。
動力柜種類
動力柜可分戶外、戶內兩種，從安裝上又 分為懸掛式與落地式兩種，從大小來分有動力柜、動力箱兩種按客戶使用要求而定。
動力柜與照明柜區別
動力柜是供設備用電，380v居多；
照明柜主供照明，輸出220v居多。
動力柜與配電柜、配電箱的區別
配電箱體積較小，一般為單機或數量不多設備的簡單控制；動力柜為較大體積，內中器件較多并相對復雜的動力設備控制；
配電柜體積較大，一般設置有多個大開關及儀表，控制一個地段或車間。
動力柜的安裝方式
通常是用10#槽鋼做一個底座，底座焊在預埋在基礎上的鋼板（如100*100*6)上,再將動力柜用螺栓或焊接固定在底座上，也可直接安裝在預埋在基礎上的螺栓上，有標準安裝圖集的。

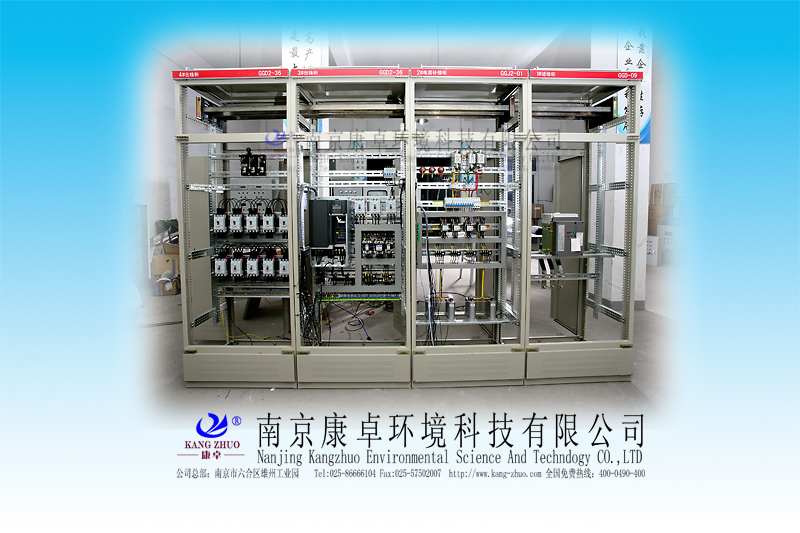

動力柜案列展示
[標題]：一個車間要改造，原有的開關柜不要了，要新選一個。這個車間里有三臺設備，總的額定工作電流在600A左右。新選的開關柜要求達到如下標準：
1、三臺設備有可能同時工作，在容量上要足夠。
2、安全保護盡量齊全。
3、這個開關柜要有單獨的進線總開關，三個出線開關。這三個出線開關其中兩個可采用閘刀開關，還有一個出線開關用啟動、停止按鈕開關為宜。
[
南京康卓技術支持]：完全可以按照你的意思做。 采用較簡單的1進3出或1進4出（4出3個為實際使用的，1個作為備用回路）。主進線開關選擇不小于600A的塑殼或隔離開關。回路按照各回路控制電流大小選擇合適的電流等級和元件類型及控制方式。
技術知識：
動力柜哪些地方需要重復接地，有什么作用：
以下處所應裝設重復接地
（1）架空線路干線和分支線的終端、沿線路每1km處、分支線
長度超過200m分之處；
（2）線路引入車間及大型建筑物的先進面配電裝置處（進戶處）；
（3）采用金屬管配線時，金屬管與保護零線連接后做重復接地；
采用塑料管配線時，另行敷設保護零線并做重復接地。
重復接地的作用
（1）減輕PE線或PEN線意外斷線或接觸不良時接零設備上電擊
的危險性；
（2）減輕PEN線斷線時負載中性點“漂移”；
（3）進一步降低故障持續時間內意外帶電設備的對地電壓；
（4）縮短漏電故障持續時間；
（5）改善架空線路的防雷性能。
