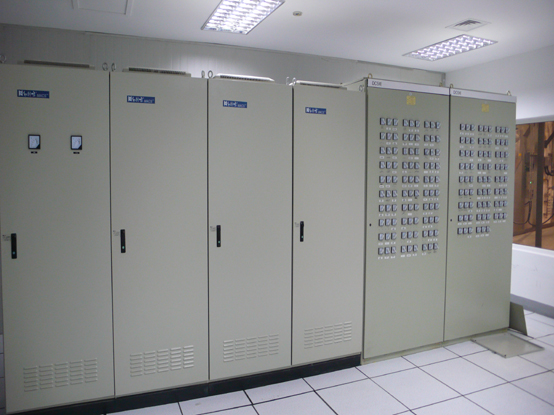

污水處理廠PLC控制柜

發布日期：2012-11-10 10:30  瀏覽次數：

污水處理廠PLC控制柜介紹：
本文由南京康卓PLC工程師介紹南京康卓在污水處理廠自控系統中是如何利用PLC控制柜實現全廠自動控制，并介紹了污水處理廠PLC控制柜中主要元器件的選擇。通過污水處理廠自控系統的運行，節約了污水處理成本，提高污水處理效率，從而采用了以PLC為核心的分布式I/O控制系統。

污水處理廠PLC控制系統設計
康卓科技PLC控制系統的設計可分為系統規劃、硬件設計、軟件設計等幾個階段。

(1)系統規劃

系統規劃為設計的先進步，內容包括確定控制系統方案與總體設計兩部分。確定控制系統方案時，應首先明確控制對象所需要實現的動作與功能、生產工藝要求與設備的現場布置情況；在此基礎上確定系統的技術實現手段，選擇系統的總體結構形式與組成部件。

系統規劃的具體內容包括：明確控制要求，確定系統類型，確定硬件配置要求；選擇PLC的型號、規格，確定I/O模塊的數量與規格，選擇人機界面、伺服驅動器、變頻器、調速裝置等。

（2）硬件設計

     硬件設計是在系統規劃與總體設計完成后的技術設計。一般來說，PLC系統硬件設計應包括如下內容;

①控制系統主回路的設計、控制回路的設計、安全電路、PLC輸入/輸出回路等方面的設計；

②控制柜、操縱臺的機械結構設計；

③控制柜、操縱臺的電器元件安裝設計；

④電氣連接設計等。

（3）軟件設計

PLC控制系統的軟件設計主要是編制PLC用戶程序、特殊功能模塊控制軟件、確定PLC以及功能模塊的設定參數等 。

康卓控制柜主要元器件介紹
變頻器的選擇
變頻器是利用電力半導體器件的通斷作用將工頻電源變換成另一頻率電源的電能控制裝置。康卓KZ100系列變頻器是現代較先進的一種異步電動機調速裝置，能實現軟起動、軟停車、無級調速以及特殊要求的增、減速特性等，具有顯著的節電效果。

軟起動器的選擇
軟啟動器是一種集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置，它的主要構成是串接于電源與被控電機之間的三相反并聯晶閘管及其電子控制電路。運用不同的方法，控制三相反并聯晶閘管的導通角，使被控電機的輸入電壓按不同的要求而變化，就可以實現不同的功能。運用串接于電源與被控電機之間的軟啟動器，控制其內部晶閘管的導通角，使電機輸入電壓從零以預設函數關系逐漸上升，直至起動結束，賦予電機全電壓，即為軟啟動。

PLC的硬件組成
從本質上說，可編程序控制器（PLC）是一種具有通信功能與可擴展輸入/輸出接口的工業計算機控制裝置，因此，它與其他計算機控制系統一樣，其基本組成不外乎硬件與軟件兩大方面，只不過再具體的設上有其自身的特點而已。PLC主要由中央處理器（CPU）、存儲器、輸入接口電路、輸出接口電路、通信接口、內部電源等部分組成。
