市政污水提升泵站電氣系統設計、施工解決方案
發布日期：2017-04-28 10:09 瀏覽次數：
污水提升泵站
污水提升泵站就是設置于污水處理廠內用來提升污水的泵站，作用是為后續的工藝提供水流動力。污水處理廠一般采用重力流的方法作為其運行流程工藝。因其地質和地形的限制，將污水提升泵站加在前處理處成為一種必要，污水經過提升泵站提到某一高度后按重力流方法運行。污水提升泵站一般由水泵、集水池和泵房組成。作用就是收集上游來的污水然后提升至后續處理單元所要求的高度，使其實現重力流。
市政污水提升泵站電氣系統
隨著我國工業化程度不斷提高和城市人口密度的不斷增加，環境保護已經是一個突出的問題。污水處理在環境保護中是一個較重要的環節，同時隨著計算機技術和我國污水處理工程迅速發展，利用先進的控制技術和設備對污水處理過程進行監控是非常必要的。針對污水泵站的建設項目，南京康卓環境科技有限公司（康卓科技）設計了一套由PLC控制系統和遠程監控系統構成的污水提升泵站自動化控制系統，較好地解決了污水處理問題，是一套先進、可靠、操作簡單的控制系統。

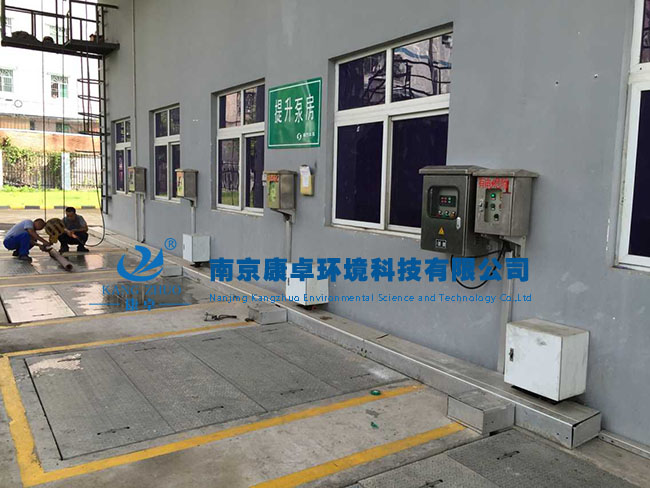

康卓污水提升泵站電氣系統安裝施工現場
污水提升泵站污水處理流程
以康卓施工的污水泵站建設工程為例，闡述污水提升泵站污水處理流程。該泵站中有兩臺潛水泵(一用一備)，生活污水不斷的注入集水池內，當集水池內水位升至一個高水位時，一臺泵啟動，水位下降至一個低水位時，泵自動停止工作。當集水池再次充滿水時，起動另外一臺水泵，直至停止工作。
電氣系統設計組成
根據污水泵站污水處理過程的流程和現場設備的要求，整個污水泵站污水處理站控制部分由電氣部分、PLC控制系統以及監控系統。系統為集散型計算機控制系統。系統采用以太網和現場總線混合型結構，PLC作為現場總線中的一個站，又作為以太網上的一個站點，而監控中心不作為現場總線網絡中的站點，只作為以太網中的節點，此網上的各站點相互之間的數據交換通過以太網進行，而現場的信息也通過以太網從PLC的寄存器中讀取，控制現場的參數也由以太網送到主站PLC存器中，再通過主/從協議傳送到現場總線中的各從站。從而實現污水站的遠程監視控制。
電氣部分設計
1.由于污水處理是一個連續的非常重要的項目，如果在正常生產中有電源中斷，那樣會引起工藝狀態混亂，需要很長時間才能恢復。所以供電負荷要求為二級，供電電源采用雙回線路。泵站的主要用電負荷為一臺90kW的潛水泵。電機實現手動/自動兩種控制方式，手動方式下實現就地控制，正常運行情況下PLC控制為主。電機采用軟啟動方式啟動。另外還要給軸流風機和泵站的一些正常用電配電。
2.PLC控制系統設計。在整個控制系統中，自動控制部分主要有集水池的液位控制、潛水泵本身的溫度、漏油控制。下面仍以泵站中有兩臺潛水泵(一用一備)為例，具體的說明集水池的液位控制流程及程序設計。集水內安裝2個浮球液位計和1個投入式液位變送器。投入式液位變送器預先設定啟泵(-3.0m)和停泵(-5.95m)的數值(可更改的)。污水不斷的注入集水池內，當集水池內水位升至-3.0m時，一臺泵啟動，水位下降至-5.95m時，泵自動停止工作。當集水池再次充滿水時，起動另外一臺水泵，直至停止工作。兩臺水泵可由程序控制自動切換使用，以保證各臺泵平均使用；泵出口電動閥門與相應泵聯鎖。開泵過程為：先啟2個浮球液位計分別設在高低液位的兩個值，當達到這兩個值時，通過PLC與報警呼叫裝置連接，通過通信網絡傳到監控中心。
污水提升泵站監控及安防系統設計
污水站，除了有遠程監控系統外，還必須有遠程視頻監控及防盜等的安防系統。
1.周界防范報警系統。周界防范報警系統通過在泵站的四周圍墻上安置主動紅外對射探測器，對周界分段警戒，防范閑雜人員翻越圍墻進入泵站，當圍墻上有人翻越時，泵站報警主機上會出現聲光報警，同時報警信號自動傳輸?shù)奖O(jiān)控中心，并自動記錄報警時間與保存報警信息。
2.防盜系統。在泵站的室內安裝了幕簾式被動紅外入侵探測器，用于防止他人未經許可進入房間實施破壞。
3.遠程視頻圖象監控系統。遠程視頻圖象監控系統是在污水泵站配電間、污水泵站院內等設置前端攝像機，將圖象傳送到監控中心，由監控中心對整個泵站進行實時監控和記錄，使管理人員充分了解泵站的動態。該系統與泵站室內防盜報警、周界報警等系統聯動，通過數字硬盤錄像機，完成監視、報警、設防和監視圖象的存儲和檢索。
污水提升泵房變頻控制柜
市政污水提升泵站電氣系統設計廠家
南京康卓環境科技有限是一家專業從事污水提升泵站電氣系統設計、施工廠家，與國際各大自動化和儀器儀表廠家在合作中形成水行業戰略合作伙伴關系，保障了康卓科技的電氣成套產品質量和技術水平始終處于業界領先水平。康卓電氣工程師指出：污水提升泵站電氣系統在整個污水泵站的運行中起到非常大的作用，康卓科技利用了當前先進的硬件、先進的控制系統軟件、先進的網絡總線技術，形成了一套先進、可靠、可利用性高、實時性好、操作簡單、控制品質高、經濟實用的控制系統。降低工人勞動強度，改善勞動環境，體現了良好的社會效益。
