污水處理廠自控系統的設計方案
發布日期：2017-02-24 10:39 瀏覽次數：
污水處理廠自控系統
污水處理廠自控系統是由南京康卓環境科技有限公司（康卓科技）設計施工，設計原則主要包括可靠性、先進性、實用性、集成性和可擴展性。
1.要保證系統運行的可靠性，它是較關鍵，它包括軟件和硬件的配置質量、要有長的平均故障間隔時間、關鍵的部件要有備用，這樣才能保證整個系統的正常運行。
2.要保證系統的先進性，包括硬件設備如主控設備的先進性和軟件部分如監控部分的先進性，盡量實現生產現場無人值班，中央控制室值班的人員要盡量的少。
3.要保證系統的實用性，主要是能夠滿足用戶的需要，并能保證設計的盡量減少各種不必要的環節，保證系統在正常運行狀態和不正常運行狀態下都能得到很好的控制。
4.要保證系統的集成性，提高系統的效率和總體性能。
5.要保證系統的可擴展性，這樣為以后控制系統的發展提供一定的擴展空間。
污水處理廠自控系統組成
系統主要由中央控制站、現場控制站和網絡系統組成，完成污水處理廠設備運行狀態監控、儀表監測、故障報警以及數據處理等工作。當下位某個分站設備故障時，其余分站不受影響；當上位設備故障時，下位各控制設備仍可繼續工作而不影響整個工藝過程控制，達到使控制危險分散，提高系統可靠性的目的。
自動控制系統的軟件配置
康卓電氣工程師指出：自動控制系統需要有先進的軟件配置，這樣才能保證其運行的質量。它包括上位機組態軟件、PLC編程軟件、數據庫、OPC軟件。其中上位機組態軟件用于組態設計中控室監控系統，PLC編程軟件用于編寫和下載PLC程序。
污水處理廠自控系統的總體設計
污水處理廠的自動控制系統在設計時以PLC控制站為核心，利用計算機和上位機組態軟件建立中央控制系統，采用分布式控制，集中管理，資源共享，實現計算機、自動化控制、數據庫、網絡通信等技術的融合，保證在運行時更加的安全、可靠、經濟、高效等。其中中央控制系統主要用于數據的監控，現場控制站主要用于設備的控制和數據的現場采集等，通過網絡通信進行數據的采集、傳輸和控制。
污水處理廠的自動控制系統分成三種控制模式，即自動控制、遙控控制和現場手動控制。這三種控制模式中有著不同的優先級，首先現場手動控制的優先級較高，其次是遙控控制，然后是自動控制。根據污水處理廠各位置的工藝需求，選擇較合適的控制方式來進行控制。
現場控制站的設計

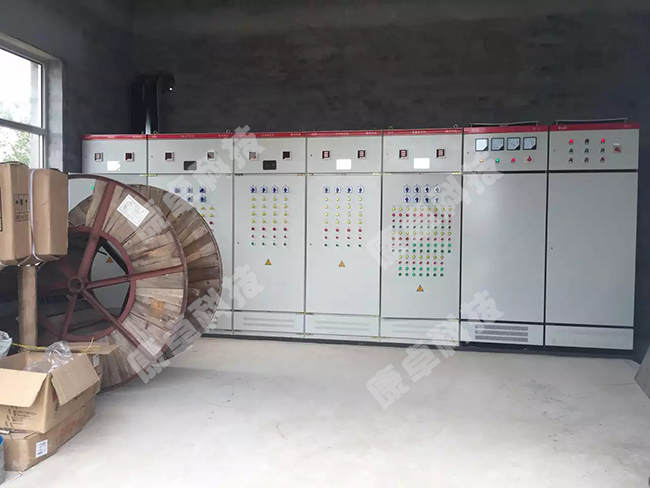

污水處理系統的現場控制站主要采用PLC作為控制來管理和監控相關的工藝設備和工藝參數，并將這些信息傳送到中央控制室，并作相應的處理。在控制現場中的儀表、控制箱、開關柜等通過電纜線路相互連接，傳輸數據，并進行控制運算，然后再輸出到相關的設備?，F(xiàn)場控制站的信號通過光纖環網傳送到中央控制室，而中央控制室也通過光纖環網控制現場控制站。

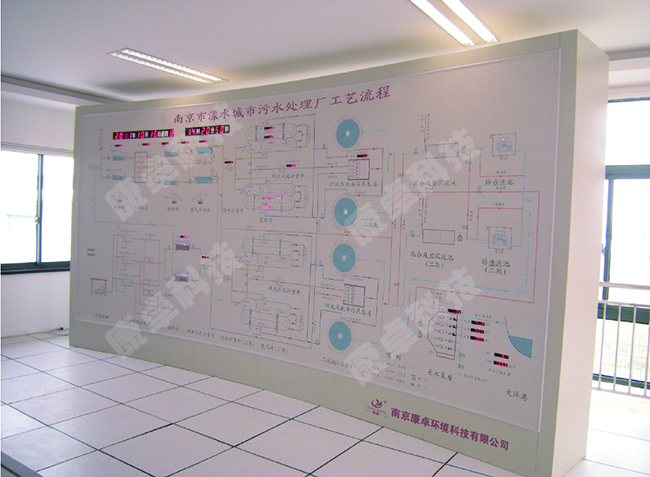

中央監控系統的設計

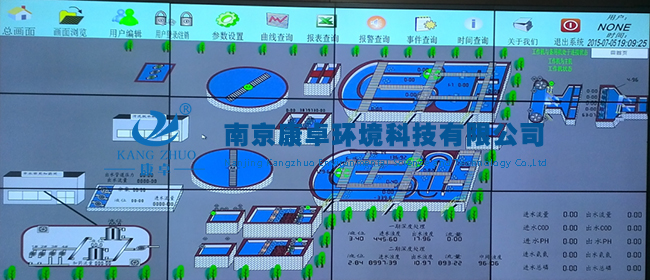

中央控制室是一個局域網，包括工作站、服務器、打印機、投影儀等設備，通過以太網交換機連接，實現對污水處理廠的管理和控制。中控監控系統對污水處理廠中的各個工藝流程和工藝設備狀態進行監測，對現場控制站的信息進行采集，對現場控制站的自動控制，實現了現場無人值班的功能和運行的安全性。
網絡通訊的設計
污水處理廠各設備之間的通訊都是通過網絡來進行的，由于環境比較惡劣，網絡通訊就需要保證其傳輸?shù)馁|(zhì)量，首先要保證傳輸?shù)臏蚀_性和可靠性，建立完善的自動化控制系統，保證數據能夠?qū)崟r進行傳輸。在設計時要求其必須具有很強的容錯性，響應速度要快，這樣才能保證在很短的時間內建立新的網絡通信線路。
一站式污水處理廠自控系統設計方案制作
南京康卓環境科技有限公司（以下簡稱：康卓科技）是污水處理廠自動化控制系統生產廠家，本文由康卓科技電氣工程師詳細介紹了污水處理廠污水處理廠自控系統的設計方案，歡迎查閱。同時，您的污水處理廠項目正在尋找自動化控制公司，可與我們聯系，康卓科技全國統一客服熱線：025-86666104。
