徐州市政污水處理自動控制與監控系統
發布日期：2017-01-10 14:40 瀏覽次數：
市政項目：徐州睢寧桃嵐化工園污水處理廠自動控制與監控系統
施工廠家：南京康卓環境科技有限公司

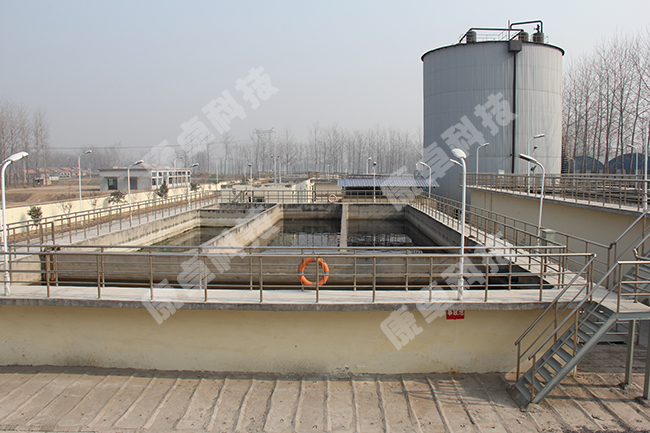

徐州睢寧桃嵐化工園污水處理廠項目概況
徐州睢寧桃嵐化工園污水處理廠位于園區緯八路以南、104國道路以北。睢寧縣桃嵐工業園區污水處理廠由睢寧縣桃嵐化工園管理委員會投資建設，項目總投資14015.3萬元，其中一期投資3325.8萬元。日處理污水規模3000m³，服務范圍為睢寧縣桃嵐化工園，處理對象以工業廢水為主、生活污水為輔。其中，南京康卓環境科技有限公司(康卓科技)為該項目提供自動控制與監控系統項目設計、生產及現場安裝調試服務。
徐州睢寧桃嵐化工園污水處理廠自動控制與監控系統設計方案概述：
根據徐州市睢寧桃嵐化工園污水處理廠的規模及工藝要求，結合多年來康卓科技在污水處理行業及多個污水處理廠建設的成熟技術和豐富經驗，康卓科技設計使用HMI+PC系統為本次項目的自動化系統構成，再通過和其他各種外設的連接，從而實現對整體排水工藝的全過程自動化控制系統，并按照預定的程序?qū)ΜF(xiàn)場設備實現全方位的控制以及信號的采集和傳輸。

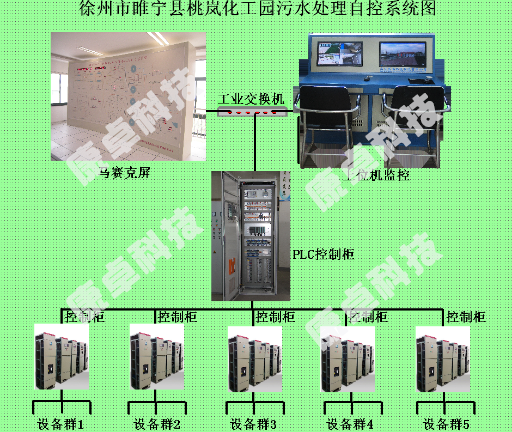

如上圖所示，在現場控制層，現場各設備狀態信號輸入PLC的開關量輸入模塊（DI模塊），PLC的CPU通過邏輯運算和數據轉換成為控制信號，由開關量輸出模塊（DO模塊）輸出信號，控制各泵動作，同時PLC將采集到的各設備的狀態信號傳輸上位機控制系統，由上位機組態軟件直觀形象的顯示出來。另外通過現場儀器儀表對系統的參數進行測量，并將所測的數據傳輸至PLC的輸入模塊中，PLC根據從控制上位機上設定的各項參數（各液位的高度等）實現對系統的全自動控制。由上圖可知，在現場控制層的所有信號的采集和傳輸全部通過PLC來實現；上位機起人機對話媒介，能夠?qū)λ性O(shè)備及數據進行監視、控制、參數設定、事件存儲、報警查詢等操作。

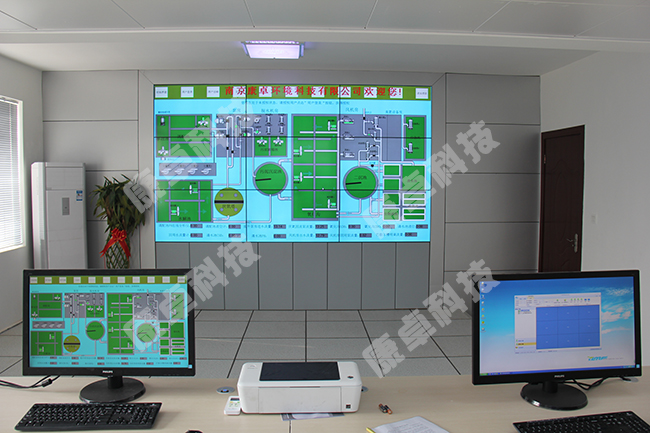

除上位機監控與現場監控，我們還將設置馬賽克屏作為整個污水處理廠的模擬顯示設備。馬賽克屏作為傳統的模擬顯示設備，一直是大型企業調度監控系統中的一個重要的組成部分。被廣泛用于公共事業及相關領域，在電力、煤炭、水利、環保、公路、鐵路、航空、化工等行業中的安全生產系統發揮著不可替代的作用。
自動控制與監控系統廠家
江蘇康卓科技已發展成為以污水處理自控系統為代表的高新技術型企業?？底靠萍剂⒆阌谝孕畔⒒龠M(jìn)自動化，提供管控一體化解決之道，提供成熟的工業自動化與信息化平臺工具及解決方案。通過康卓系列控制系統建設的城市污水處理監控系統信息平臺不僅實現了污水資源化，完善市政監管信息系統，而其加強了水資源的保護、加速水污染治理，實現了水資源的可持續利用?？底靠萍佳邪l(fā)污水處理自控系統便于操作、易于維護，節省了大部分的設備維修開支，具有很強的經濟效益。
