河北省淶源縣污水處理廠液晶大屏幕拼接系統
發布日期：2016-12-26 13:53 瀏覽次數：
工程項目：淶源縣污水處理廠升級改造項目
項目設計：河北省淶源縣污水處理廠液晶大屏顯示
設計廠家：南京康卓環境科技有限公司
咨詢熱線：025-86666104
大屏幕拼接系統設計概述：
淶源縣污水處理廠大屏幕拼接系統建設的總體目標是：系統充分考慮到先進性、穩定性、實用性、集成性、可擴展性和經濟性等原則，建成一套采用先進成熟的技術、遵循布局設計優良、設備應用合理、界面友好簡便、功能有序?qū)嵱?、升級擴展性好的液晶大屏幕拼接系統，以達到既能滿足大屏幕圖像和數據顯示的需求。本系統由南京康卓環境科技有限公司(康卓科技)設計并安裝調試， 康卓科技常年計研制污水處理廠自動化控制系統、自來水廠工藝控制系統以及工業DCS自動化系統的工程設計、編程、系統集成和現場安裝調試，為用戶提供完善的工程技術解決方案等服務，讓客戶全程無憂。
針對河北淶源縣污水廠，在本次系統設計中，需求如下:
1、本次實施的液晶拼接屏項目共計1組，為3*4（使用55寸液晶拼接）模式。
2、本次實施的液晶拼接屏項目選用品牌為三星，屏幕要求亮度為500cd。
3、本次實施的液晶拼接屏項目要求拼接縫隙為3.5mm。
4、本次實施的液晶拼接屏項目要求既能同時播放同一內容，又能播放不同內容。
5、本次實施的液晶拼接屏系統的拼接屏處理器必須支持8路HDMI信號的輸入，16路HDMI輸出。
6、本次方案實施后，拼接屏顯示部分可達長度4.85米，高度2.06米。
7、本次方案實施后，現有的視頻監控系統、上位機監控系統可以接入本套液晶拼接屏系統。
根據此需求，康卓科技工程師設計如下：

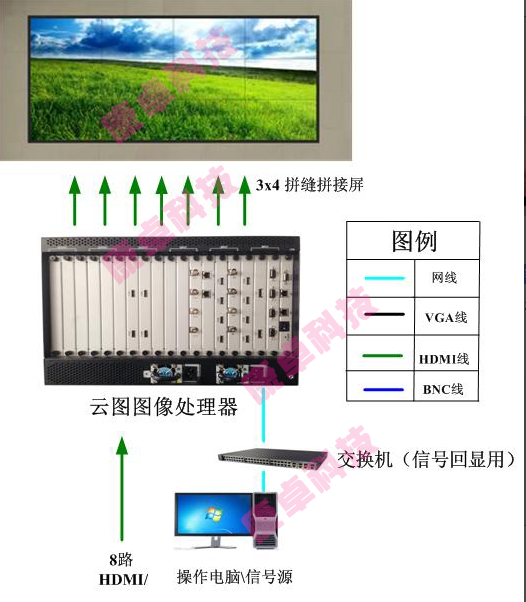

大屏幕拼接系統設計拓撲圖：

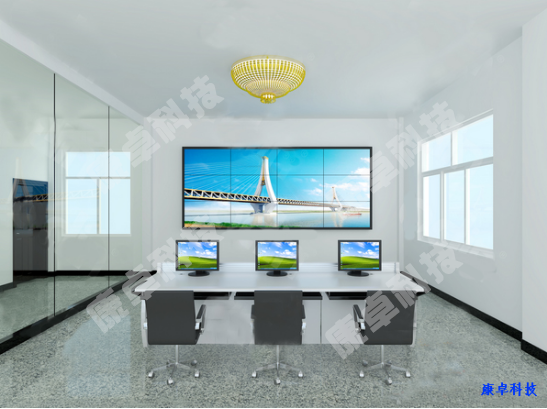

康卓科技大屏幕拼接系統設計效果圖：
大屏幕拼接系統優點

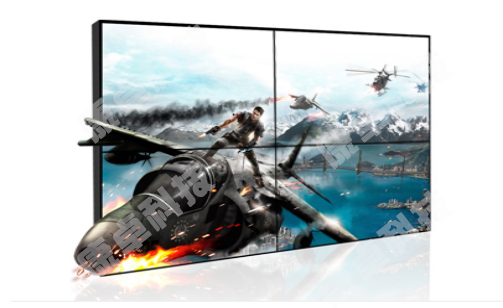

55英寸超窄邊液晶拼接屏，采用一體化整機，采用了更為節能環保的LED背光源的工業級液晶顯示單元，178度的廣角視野，可以實現M*N的一體化拼接。配合強大的云圖系統，可以實現單屏分割顯示、單屏單獨顯示、任意組合顯示、全屏液晶拼接、雙重拼接液晶屏拼接、豎屏顯示，圖像邊框可選補償或遮蓋，支持數字信號的漫游、縮放拉伸、跨屏顯示，各種顯示預案的設置和運行，全高清信號實時處理。
采用SAMSUNG DID超窄邊面板，屏幕物理拼縫僅僅為3.5mm，高亮度顯示，屏幕內置拼接控制處理器，能夠用更少的單元，顯示更大面積、更完整的圖像。專業化的工藝設計，保證產品穩定無故障運行應用，廣泛應用于監控中心、指揮調度、視頻會議、能源電力等環境，提供安全可靠的運行保障。
△ 專業圖形處理性能
采用專業拼接控制芯片技術，整機擁有HDMI/VGA/Ypbpr/AV等專業信號接口，抗干擾能力強
提供工控級數據RS232控制接口，支持拼接地址定位，方便自動化中控應用
配合自主控制軟件實現多屏拼接功能，支持畫中畫和漫游疊加功能
△ 工業級液晶面板與超窄拼接
嚴選原廠進口優質A規液晶面板，提供權威證明資料，確保產品質量
超薄窄邊設計，3.5mm物理拼縫，實現無縫拼接畫面體驗
△ 高清畫質
采用較新3D畫質數字處理電路，F(xiàn)ull HD 1080p分辨率顯示，視角寬闊，亮度500流明，圖像在強環境光下明亮清晰，在暗環境光下絢麗柔和
全屏幕均衡亮度，100%的色溫調整，高對比度，高清畫面完善顯示，LED背光色彩還原度較高，自動設置及自動調整圖形處理功能
△ 節能背光
低功耗節能環保，無輻射，具備無信號自動待機功能，可實現局部背光自動調節，省電35%
屏幕保護功能，有效延長產品使用時間
液晶屏運行壽命可達5萬小時以上，可支持7*24h不間斷工作
△ 結構設計與安裝調試
超薄輕質式設計風格，機構模塊專利設計，用戶可選多種材質，多種處理工藝，金屬外殼，防輻射、防磁場、防強電場干擾
產品的壁掛架方式，安裝簡便，產品支持水平及垂直壁掛等應用場景
康卓大屏幕拼接系統案例

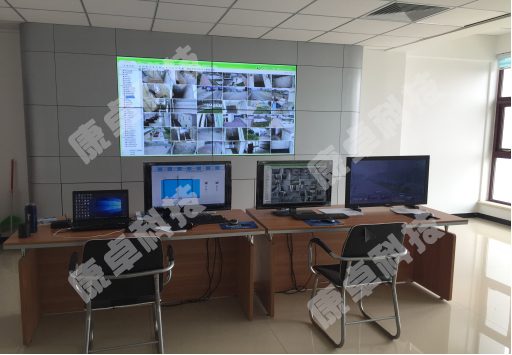

·項目概況：河北廊坊污水廠
·項目應用：視頻監控及PLC上位機系統

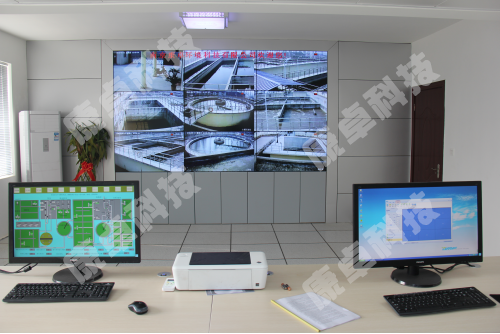

·項目概況：徐州睢寧污水廠
·項目應用：視頻監控及PLC上位機系統

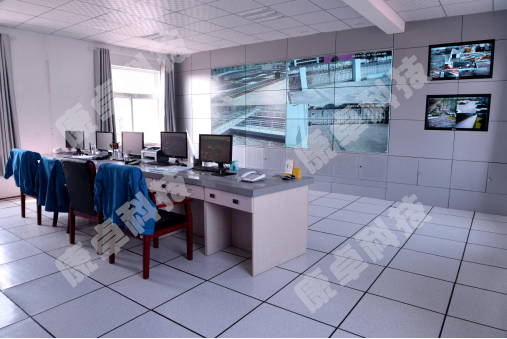

·項目概況：南京溧水污水廠
·項目應用：視頻監控及PLC上位機系統

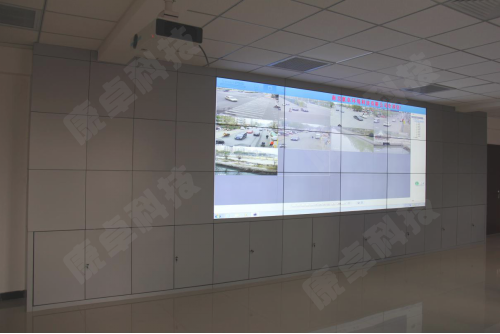

·項目概況：天津武清全區泵站集中管控系統
·項目應用：全區泵站視頻監控及PLC上位機系統
