PLC污水處理系統概況

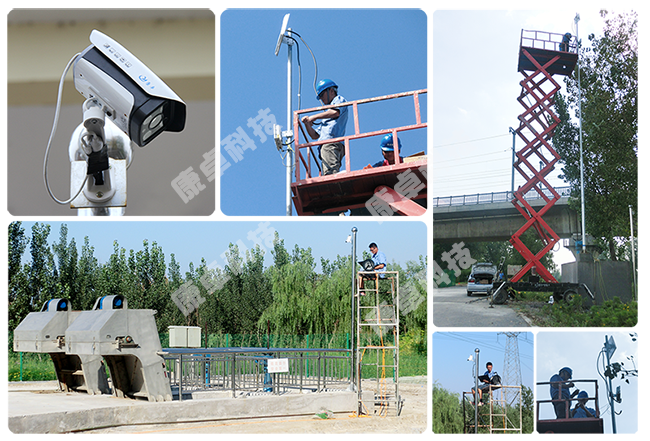

現代的工業技術不斷地發展，更多先進的生產技術和工藝應用到工業生產制造上，工業產品的價格也逐漸降低，PLC污水處理系統在很多的企業得到了很好的應用，我國工業自動化進程的速度也逐漸加快了，PLC控制系統較大的優點在于它的控制性能在控制系統領域是非常優秀的，能夠有效地減少實際操作中的負擔，使污水處理工藝流程按照較優的方案運行，康卓科技設計的plc污水處理系統電氣控制系統提供視頻監控系統、上位機報警系統可以對污水處理現場進行有效的監控，能夠達到節省人力資源、節省設備開支的目的，在設備進行輪換時實現遠程控制，使得系統整體的運行能力得到提升，從而有利于加強系統的可靠性。

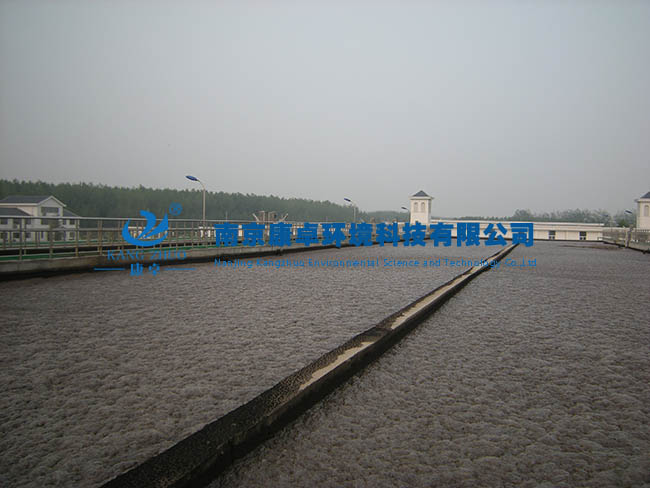

plc污水處理系統電氣控制系統主要組成部分包括粗格柵井、提升泵房、細格柵、CAST反應池、D型濾池、土壤除臭設施、紫外消毒渠、儲泥池、一體化斜板沉淀池、污泥濃縮脫水機房、鼓風機房等系統設備組成，下面就plc污水處理系統電氣控制系統所控制的這些子系統進行詳細的分析和探討。
控制系統的網絡框架
污水處理系統中較重要的子系統是控制系統，他主要能夠控制企業污水處理的工藝流程，這是一個智能型系統它能夠?qū)υO(shè)備出現的故障實行快速的緊急救治方案，優化和完善污水處理的生產工藝，PLC系統能夠快速反應，因?yàn)樗鼡碛写笕萘刻幚砗透咚俚臄?shù)據通信能力，從而對全場進行工藝控制達到集中管理控制，在污水處理區，一共可分為四個PLC站，這四個站分別是：攪拌站主樓分站、攪拌污水池分站、骨科層分站以及清水池補水分站，排列順序按照PLC1到PLC4的順序排列，污水監控系統也可以分為管理層、設備層以及控制層。
信息層位于PLC控制系統網絡框架的先進層，以太網在自動化系統化系統中的主要功能就是監控中心和各個控制站之間的數據傳輸，設備上的傳感器將生產過程的數據通過信息層傳輸?shù)娇傁到y(tǒng)中，控制層位于系統的第二層，它是通過總線構成了控制網絡，這層的主要特點就是它不僅僅能夠?qū)崿F(xiàn)各個系統之間的實時通信，而且它還具備開放協議的標準接口，這樣對于場外的設備能夠兼容的掛在總線上，這樣能夠?qū)ΡO(jiān)控系統進行有效地?cái)U(kuò)展，它的特點就是使用靈活、方便擴展，能夠攜帶512個模塊，它的網絡可靠性能比較強。第三層就是設備層，這層的主要功能就是完成PLC和遠程終端、現場設備等設備之間的通訊。
自動控制系統在污水處理中的應用
當污水處理設備處于就地控制的時候，PLC設備只能監測設備的運行狀態，當然系統還沒有達到全智能的狀態，有些大型設備還需要工作人員去進行設備的啟動和停止，在自動運行的情況下，系統的中控室能夠自動和遠程地去控制企業的大型設備，它的工作原理大致如下：污水處理的設施設備是根據PLC控制系統中相關的軟件以及硬件發出的工作指令進行工作的，此時的中控室能夠?qū)\(yùn)行中設備進行全天候的監測，但是這種做法會給設備帶來較大的磨損，因?yàn)槲鬯幚碇行枰獪y(cè)量的數據比較多，頻繁地去啟動和關停設備必然會對污水處理的設備產生一些磨損，所以在實際的系統運行中，系統采用時間間隔來控制設備的啟停，當污水處理設備出現一系列的故障后系統就會自動報警，通知工作人員進行維修，所有的設備從自動狀態變?yōu)槭謩?dòng)狀態，檢修人員對故障部位進行維修處理之后，系統檢測故障已經完全修復，那么系統會將變?yōu)樽詣?dòng)狀態，當設備發生故障維修的期間，污水處理設備處于手動控制的狀態下，中控室可以通過上組軟件來進行設備的啟動和停止。

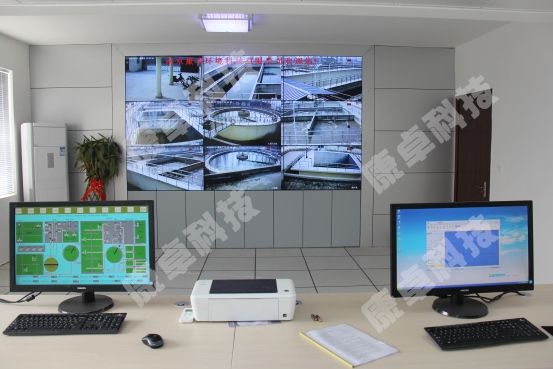

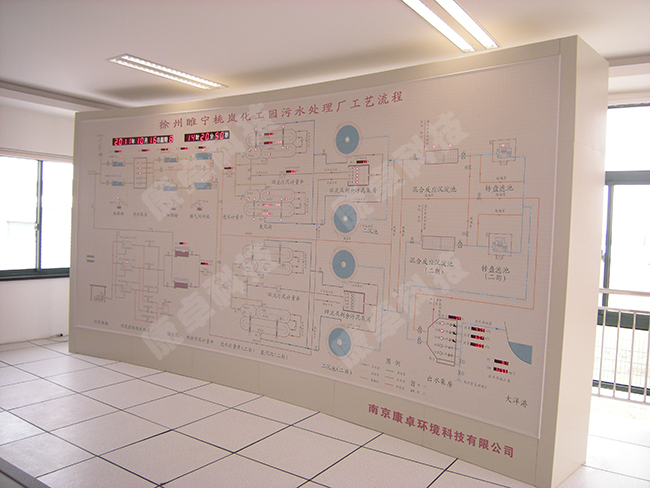

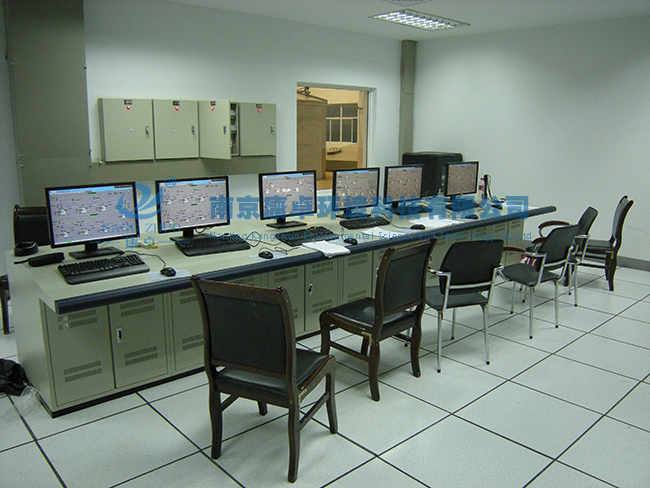

中控室作為整個污水處理系統比較關鍵的部門，擁有對現場所有設備的控制權限，利用計算機信息技術來進行數據信息的處理，計算機模擬屏幕顯示的是全廠設備運行的狀態，兩臺工業計算機互為備用，在實際的操作中，一臺為操作用的計算機，另一臺是作為監控用的計算機，起到了數據備份、操作設備的作用，中控室的主要職能有：顯示全廠污水處理設備的運行情況，其中包括各個管道的閥門開關情況、水泵啟停的狀態等等，能夠顯示工藝流程的動態參數，其中就包括進水COD、進水的濁度、進水總磷、進水流量、CAST溶解氧、CAST液位計等儀表的數據，顯示數據的變化趨勢，對所采集的數據形成報表；打印報警記錄和檢修維護記錄等；對報警設備進行有效的管理，主要就是報警設備的報警閃速燈以及報警音是否正常工作，因?yàn)閳?bào)警設備可以提醒工作人員采取必要的措施去進行設備的維修，中控室還應該具有實現編程、組態和修改的功能，中控室操作員的電腦上還應該安裝功能更加強大的上位軟件，以達到更好更便捷的去進行組態和編程。
PLC控制站系統
PLC中控制站中包含很多的應用軟件，其中監控軟件是PLC系統中不可缺少的應用軟件，它們?yōu)橄到y(tǒng)的正常運行提供了強大的保證，它能夠?qū)崟r(shí)地去監控系統數據庫的變化，模擬出污水處理過程各個階段的動畫效果，另外這款軟件已經完全漢化，不僅僅能夠提供很多強大的功能，而且操作十分簡單，在每個單位的趨勢圖設計上面以及每個工藝流程的能夠詳細地了解，工作人員只需要點擊菜單上的命令就能夠?qū)崿F(xiàn)上述的數據存盤、記錄報警等相關過程的處理，這款軟件還提供了圖表打印的功能，以便能夠記錄檔案。

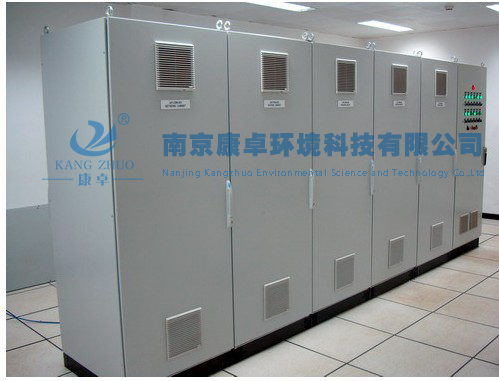

開關數量眾多是PLC系統區別于其他系統的一個重要特點，利用模擬信號轉換成電流信號的儀表不需要用開關之外，其余包括水泵、閥門等設備的啟動和停機的是通過開關量進行控制的，系統通常采用CPU雙機結構、電池冗余結構、通訊控制器冗余結構、遠程通訊采用雙電纜同軸電纜，系統中每個站點之間通過光纖連接，系統運行時，其中一個主站作為主機；另一個主站自動成為備機。
通過上文的分析探討，我們了解了plc污水處理系統電氣控制系統在污水處理系統中的應用，并且，PLC技術在污水處理領域還是領先于其他產品系統的，因?yàn)槠湓O(shè)計簡單、投資小、控制效果好、回報率高等優點，越來越被更多的中小型污水處理廠采用。康卓plc污水處理系統電氣控制系統設計熱線：025-86666104
