污水處理廠中控視頻監控系統解決方案
發布日期：2016-11-02 13:44 瀏覽次數：
污水處理廠中控系統
污水處理廠中控系統是全廠運行的一切數據和設備狀態的集中體系，根據污水處理廠的情況要求進行監控或者監控加操作，保證水質達標排放！污水處理廠操作管理人員要充分發揮各種處理方法的優點，根據設計要求進行科學的管理，在水質條件和環境條件發生變化時，充分利用各種工藝的彈性進行適當?shù)恼{(diào)整，及時發現并解決異常問題，使處理系統高效低耗地完成凈化處理作用，以達到理想的環境效益、經濟效益和社會效益。
污水處理廠中控視頻監控系統解決方案
污水處理廠中控系統解決方案由南京康卓環境科技有限公司（康卓科技）提供，康卓科技是一家專業從事污水處理廠中控系統、視頻監控系統、自控系統設計、施工廠家，在國內擁有眾多污水處理行業項目案例，經驗豐富，知名度高，是理想的污水處理中控系統設計、改造、維修廠家。
以下以康卓科技施工的南京溧水污水處理廠項目背景，為大家簡單介紹污水處理廠中控視頻監控系統解決方案：
隨著數字化地進步，網絡化的普及，用戶對監控系統的要求越來越高，高清視頻監控逐漸被各行業認可。本方案就溧水區多座泵站視頻集中管理監控作個系統設計，供大家參考，需要定制設計方案和項目施工可聯系我們。
系統設計

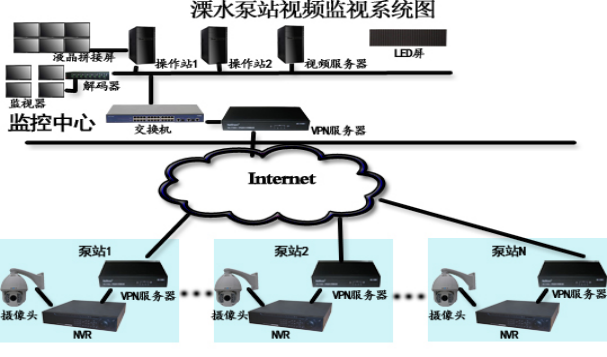

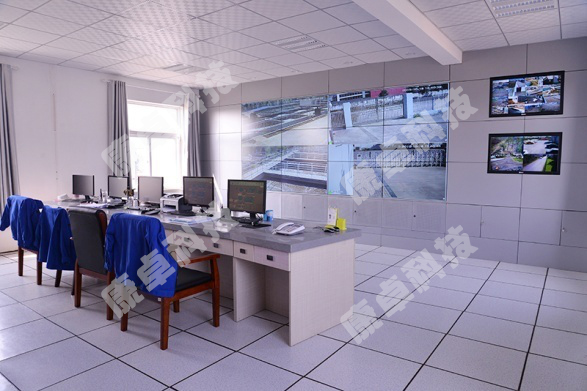

該方案就溧水區多座泵站視頻集中管理量身定制，考慮現場情況，泵站可以提供公網，監控中心通過VPN服務器與每個分泵站鏈接，把每個分泵站視頻信號上傳至監控中心。前端攝像機采用紅外高速球與紅外紅外槍機接入硬盤錄像機監視現場設備情況；通過VPN服務器連接分點與監控中心，組建虛擬局域網；監控中心設置液晶監視和拼接大屏，顯示每個分站畫面。下為原理圖：
分泵站前端設計架構
1、攝像部分

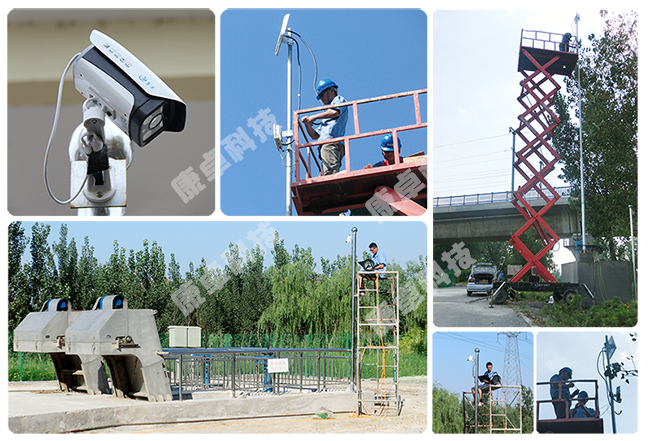

攝像部分是監控系統的前沿部分，是整個系統的"眼睛"。它布置在被監視場所的某一位置上，使其視場角能覆蓋整個被監視的各個部位。本系統結合泵站特殊場合，采用網絡紅外中速球?qū)ΜF(xiàn)場進行采集圖像，門衛室采用網絡槍機進行監控，即滿足圖像清晰度的要求，也滿足夜間進行采集影像。較終接入硬盤錄像機，采集數據。前端攝像機供電，使用RVV2*1規格的電源線，采用集中供電。
2、傳輸部分
傳輸部分就是系統圖象信號、聲音信號、控制信號等的通道。本方案根據現場距離，現場實際情況，采用超五類網線進行視頻、控制信號的傳輸，較終將數據接入現場硬盤錄像機。
3系統布置
根據現場的實際情況，暫設現場需要安裝的攝像機數量為2個，應設計要求，使用1臺網絡紅外中速球與1臺網絡高清槍機；采用超五類網線進行圖像信號傳輸，組件每個分站的局域網；每個泵站終端采用1臺硬盤錄像機，進行數據存儲、轉發。
4、設備選擇
國際國內上生產監控器材的著名廠商很多,他們的產品各有所長和側重。有的同類產品價格卻相差很大,質量也不同。對器材的選擇直接關系到整個系統的較優化和造價,需要對廠家及其長項產品非常了解,對技術發展和產品升級換代信息非常清楚,同時要有豐富的實踐經驗。
本系統設備選型遵循如下三條原則:
采用經實踐證明先進而又質量可靠的硬件設備
較優的性能價格比
良好的售后服務
