產品介紹

一、KZ-1型潛水泵綜合監測控制器 簡介

     KZ-1型潛水泵綜合監測控制器適用于國內所有廠家生產的系列潛水式排污泵、軸流泵、混流泵，本保護裝置主要用于對潛水泵性能檢測即，繞組過熱、油室漏水、線盒浸水、軸承過熱、電機浸水、電機過載等實時監測和報警顯示；另外還具有對電機腔內繞組溫度能實時在控制器面板上顯示出來，并且還可根據需要設定各種參數。本產品全采用模塊化設計制造，性能更加穩定可靠，它是潛水泵能正常安全工作的有力保障。

該產品已獲得中國國家專利，專利號為：ZL201220343140.5

二、功能概述

     該控制器是大中型潛水電泵安全運行監控儀表。當電泵發生滲漏（如接線盒、電機室、緩沖室）或繞組過熱、軸承超溫時,控制器會發出報警信號，并且可以通過內部繼電器動作停止水泵工作并輸出相應的故障狀態信號，從面板指示燈即可以清楚看到控制器工作狀態和故障位置。還設有繞組軸承溫度輸入，一路可以采用PTC電阻輸入，另一路可以采用PT100傳感器，采用數字顯示，從面板即可以清楚看到繞組和軸承的實時溫度值，這是該產品的獨特之處。整個處理器是采用單片機制成集成化程度高，面板設有各種功能鍵，

可靈活的修改所需的各種參數；具體操作參見使用說明。

     對各功能輸入信號要求和建議大致如下：
1.浸水傳感器 J3;J2;J1（緩沖室滲漏、電機室滲漏、接線室滲漏）:可以使用由用戶自行制造的電極傳感器。其液態電阻Ro和干態電阻Rx取決于電極制造工藝和安裝空間濕度條件。一般要求Rx＞4Ro。使用時應檢驗干態電阻Rx的數值,須保證Rx值大于二倍儀表靈敏度Rs。在電機室內, 由于乳化油導電性較差, 因此,建議采用ZJ-8型滑桿式液位傳感器如果受到水泵電機干擾，可以增加外設磁屏敞網罩)作為浸水傳感器。水靈敏度電阻Rs：本控制器出廠時，  Rs設置為30KΩ。當傳感器電阻小于30KΩ時, 控制器發出相應的控制信號。在泵體內濕度較大時,傳感器干態電路Rx可能會減小(可能小于50KΩ)。
2. 繞組過熱傳感器J4:一般采用PTC半導體熱敏電阻。PTC半導體熱敏電阻在常溫下為低阻, 而當溫度超過其居里點時，阻值驟增數倍。將三只串聯PTC電阻分別埋置于電機三相繞組, 常溫串聯總阻小于1.5KΩ, 當某個電阻溫度超過135℃居里點時,阻值驟增3.5KΩ以上。繞組過動作電阻≥3.5KΩ；復位電阻≤3.3KΩ；
 3. 軸承過熱傳感器J5:
a) 采用90℃常閉溫控開關管, 或者PTC電阻(常溫電阻小于1.5KΩ,90℃時電阻大于3.8KΩ)。軸承過熱動作電阻≥3.7KΩ；復位電阻≤3.5KΩ。
b)  采用PT100溫度傳感器，軸承過熱動作溫度可以任意設定，數字顯示。

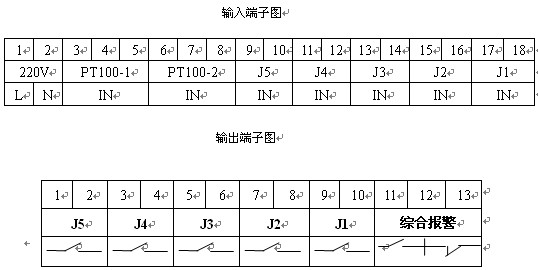

三、端子接線原理圖

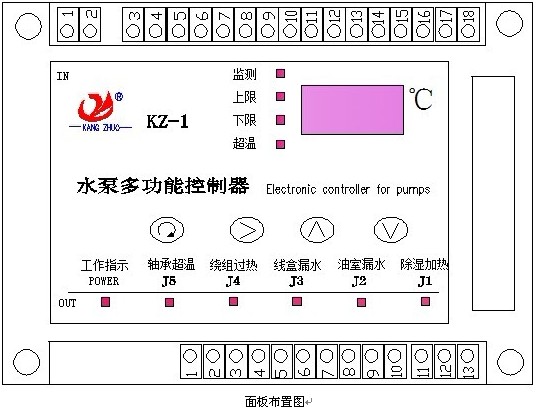

四、使用說明

1、接線說明
① 按照接線端子一一接入信號輸入以及繼電器輸出；
② 沒有信號的端子可以不接入，不影響正常使用。
③ 輸出端子可以根據自己的要求任意選取接入。
④ 出現故障，控制器蜂鳴器會發出提醒，總輸出繼電器（FAULT）會動作，相對應的繼電器也同時動作。
⑤ 消除故障請按  鍵。
2、溫控參數設定說明
1) 接入電源后，保護器進入監測狀態，監測指示燈閃爍工作；
 2)  按     進入設定狀態；
3) 上限指示燈亮，按   或者      設定上限溫度參數；
4)  按 確認，下限指示燈亮，按     設定下限溫度參數；
5) 再按 確認后，保護器返回監測狀態，監測指示燈閃動開始巡檢工作；
6) 當軸承溫度超過設定的上限溫度參數時，超溫指示燈報警，同時總繼電器和相應繼電器動作。
3、溫控設定報警參數

五、技術參數


      環境溫度：                  -10℃--+55℃  ；
  相對溫度 ：                  <  90% ；
  工作電壓：                   220V/50HZ ；
  控制器功耗：                 ≤ AC 4w ；
  故障輸出容量：               5A/AC220V ；
  除濕輸出容量：               7A/AC220V；
  控制器外形尺寸：             145mmX90mmX72mm ；
  控制器安裝方式：             卡軌式安裝  ；

六、 維護保養


產品自售出起一個月包退三個月包換一年內免費保修，終身維修服務 在使用過程中如需技術幫助，公司設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。

24小時服務熱線：025-86666104

 訂貨需知： *請注明型號、數量、是否有特殊需要。
