產品介紹
污水處理廠dcs控制系統
隨著國民經濟建設的快速發展，各級政府對環境保護更加關注，各地陸續新建了一大批污水處理廠。這些新建的污水處理廠根據自身特點，對控制系統的性能和價格提出了新的要求。南京康卓環境科技有限公司專業從事污水廠自動化改造、升級，提供污水處理廠dcs控制系統解決方案。
污水處理廠DCS系統以高性價比的PLC為控制單元，采用商用計算機為監控站。整個系統在實現生產自動化的情況下，有效降低了系統成本。桂林興安縣污水處理廠是由康卓科技施工的污水處理自動化工程，該廠的自動化控制系統采用以PLC為基礎的DCS控制系統，該系統在滿足生產要求的基礎上其性能和價格上取得了很好的平衡。
桂林興安縣污水處理廠自控項目

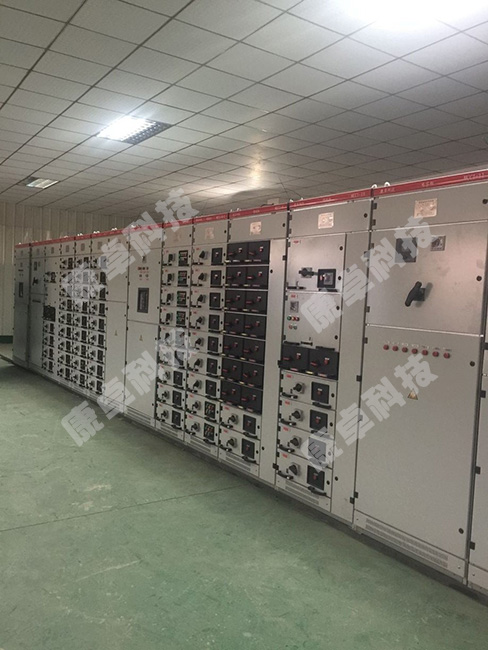

桂林興安縣污水處理廠位于位于廣西東北部，為解決縣城污水處理難題而興建，項目投資5484萬元，占地面積34228平方米，鋪設9.037公里的污水收集管網，采用人工快滲污水處理工藝，日處理工業污水3萬噸，南京康卓環境科技有限公司提供安縣污水處理低壓電氣自控系統總包工程。
基于PLC的DCS系統
傳統DCS是針對流程工業的儀表控制系統發展起來的，主要功能是實現連續物理量的監視與調節。PLC是針對傳統的繼電器控制系統而發展起來的，主要功能是實現開關量的邏輯控制。
一般來說，PLC是一種局部的控制器，但隨著應用規模的擴大以及工業以太網的出現，多臺PLC能夠互連起來而形成的較大控制系統。與單個的PLC相比有幾點重大的改變：
?。?）在網絡上掛接了在線的通用計算機，其作用一是實現系統組態、編程和下裝，二是在線監視被控過程的狀態。這樣，一個具有現場控制層和協調控制層的DCS雛形就出現了。
?。?）在PLC中增加了模擬量I／O接口和數值計算功能，這樣，PLC就不僅可以完成邏輯控制，也可以完成模擬量監測及控制和混合控制的功能。
?。?）越來越多的PLC廠家把專用的網絡改成為通用的網絡，這樣就使PLC有條件和其它各種計算機系統和設備實現集成，以組成大型的控制系統。
上述幾點改變使得PLC組成的系統具備了DCS的形態。由于PLC產品已經進入市場多年，其I／O接口、編程方法、網絡通信都趨于標準化和適應開放系統的要求，同時通過擴展能夠增加現場總線通訊功能。加上PLC在價格上的優勢，使得PLC在分布式控制系統領域有著很重要的地位，在很多應用領域具有相當大的競爭優勢。
自控控制系統功能
控制方式
為便于操作調試和事故的緊急處理，系統控制方式分為三種：
（1）就地手動方式。即通過就地控制箱或MCC上的按扭、開關操縱設備。
（2）遙控方式。通過中央管理中心的兩臺計算機在手動模式下控制設備。
（3）自動方式。系統根據工況自動完成設備的啟停、調節控制。
遙控和就地控制方式的切換由MCC柜或就地控制箱完成；自動方式和遙控方式的切換由兩臺監控計算機完成。

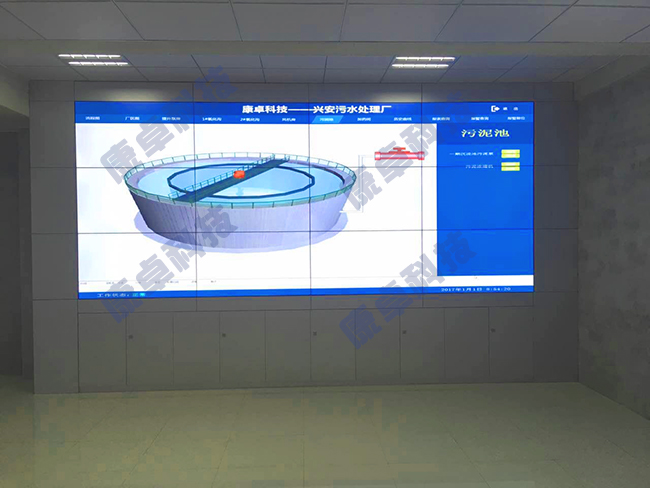

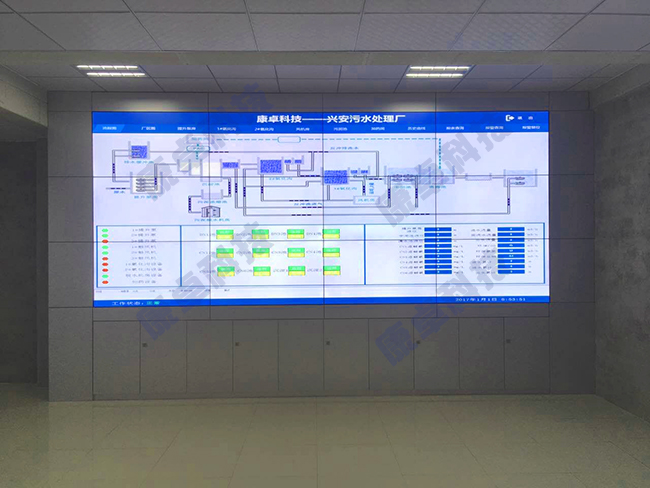

監控功能
兩臺計算機分別作為操作站和工程師站相互備用，設置于中央管理中心，對全廠工藝設備運行狀況、運行參數進行集中監控，遙控現場設備。監控計算機通過集成的網卡與PLC系統經工業以太網進行數據交換。
主要功能：
?。?）工藝流程監控功能。系統能按工藝要求對污水處理的各環節參數及設備狀態進行監視，同時根據工藝要求選擇自動、順序、定時等控制方式。
?。?）報警及報警記錄功能。當設備發生事故時，系統將在計算機、馬賽克大屏幕、就地控制箱上進行報警指示。同時計算機將對所發生的報警內容、時間及確認時間進行記錄。在計算機上還可進行語音報警。
（3）聯鎖保護功能。當系統檢測到局部故障后啟動相應的聯鎖保護程序。
?。?）參數設定功能?？稍谥醒牍芾碇行牡娜魏我慌_(tái)監控計算機或現場控制站的人機界面上進行報警上下限、調節參數、運行時間等參數的設定。
?。?）數據記錄存儲功能。系統可對重要數據如工藝參數、工況、設備運行時間等進行記錄儲存，以備調用。
?。?）操作記錄功能。系統自動保存重要操作記錄，如改動參數，操作設備的操作員代號、時間、內容等。
（7）實時數據曲線和歷史數據曲線。對重要工藝參數可以進行實時曲線顯示，并記錄歷史數據曲線。
?。?）多級口令保護功能。在中央管理中心的任何一臺監控計算機上可設定不同操作權限，只有相應操作權限的操作員，在輸入正確的口令后才可訪問該級畫面。
（9）打印功能?？蛇M(jìn)行報表打印、曲線打印、圖形打印。
污水處理廠dcs控制系統服務與訂購
污水處理廠dcs控制系統自出售起，康卓科技提供全面的技術支持服務，在使用過程中如需技術幫助，康卓科技設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時服務熱線：025-86666104
訂貨需知：因產品使用場景、用戶要求不同，如需訂購“污水處理廠dcs控制系統”，請聯系康卓科技電氣工程師根據要求量身定制。
