產品介紹
餐廚垃圾處理設備自動控制系統
餐廚垃圾處理設備自動控制系統是康卓科技研發設計，針對餐廚垃圾處理設備廠實現整個餐廚垃圾處理全流程的工藝自動化控制和現場運行監視，全面滿足餐廚垃圾處理廠生產監控管理的需求。系統主要實現包括垃圾預處理、地溝油預處理、厭氧消化、臭氣處理、污水處理與沼氣利用共六大子系統的餐廚垃圾處理流程監控集成、控制應用最為復雜關鍵的預處理系統核心工藝——破碎系統、制漿系統和壓榨系統。
餐廚垃圾處理設備自動控制系統的控制功能通過設備廠家驗證，實現該工藝進口核心餐廚垃圾處理設備的自動控制國產化，安全可靠與沼氣柜、沼氣鍋爐、加藥系統等近20個第三方系統以及數十個電力儀表和變頻設備實現以太網、OPC、Modbus接口通訊，進行數據交換，集中監控，確保系統、設備運行監控便捷與安全。
可處理餐廚垃圾、餐余垃圾、廚余垃圾、農業垃圾、農貿市場廢棄物、環衛、園林等可腐爛有機垃圾，實現自動稱重系統，自動破碎系統、自動壓榨脫水及傳送系統（包括螺旋壓榨輸送過程中自動油水分離系統)，發酵系統（溫度自動控制）、除臭凈化系統、自動出料系統、PLC 自動控制（手動）系統,遠程監控系統等。

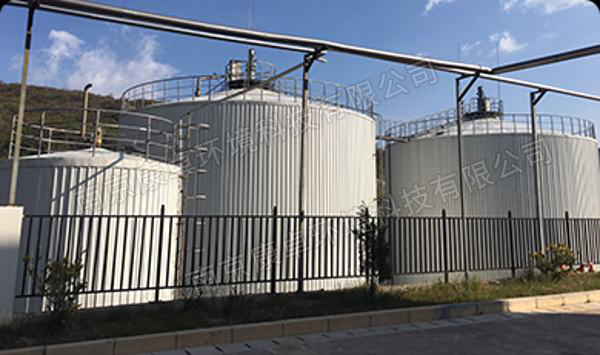

項目案例：山西省長治市餐廚/廚余廢棄物處理PLC自動控制系統
山西省長治市廚余廢棄物處理PLC自動化控制系統電氣項目是由南京康卓環境科技有限公司（康卓科技）設計、生產、安裝調試。該項目的建設和運營目標采用成熟、可靠的技術和裝備，做到項目整體功能完整、技術先進、運行可靠、維修方便、保護環境、安全衛生、資源利用、經濟合理、管理科學；確保餐廚/廚余廢棄物處理項目建設質量與項目運行的安全、可靠，滿足國家有關餐廚/廚余廢棄物處理技術標準和規范的各項要求。
康卓科技為該項目主要提供電氣控制系統：

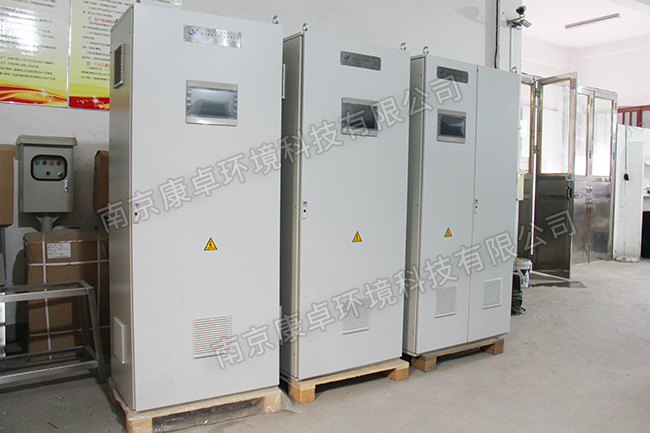

MCC控制柜
PLC控制柜
預處理系統按鈕箱
負壓洗滌除臭系統按鈕箱
檢修電源箱

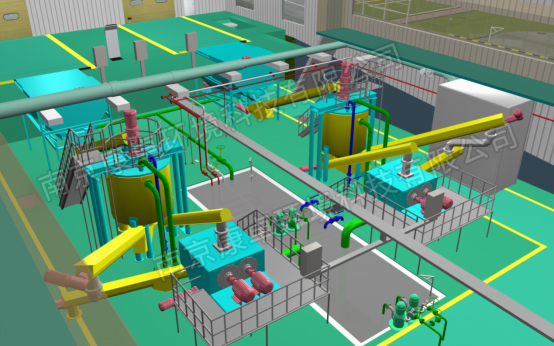

上位機系統

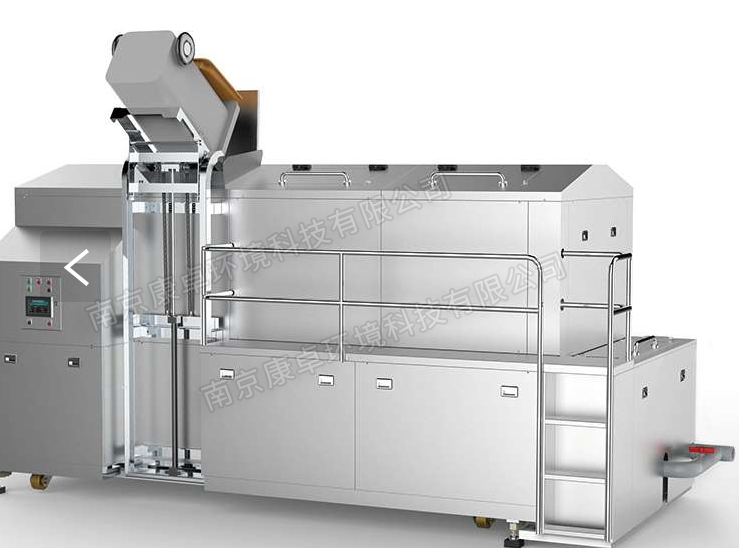

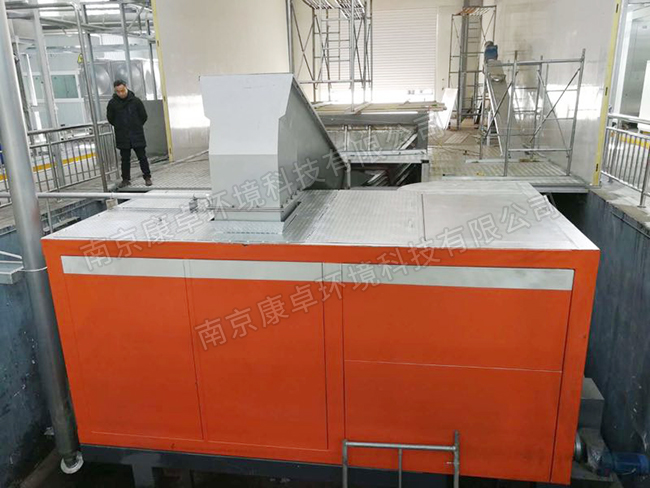

有機質破碎分離一體機按鈕箱
中控室系統
現場安裝調試
山西省長治市餐廚/廚余廢棄物處理項目電氣技術說明
1）電控系統概述
山西省長治市廚余廢棄物自動化處理電氣項目電控系統主要由主配電柜、主PLC控制柜、設備自帶控制柜、現場按鈕箱以及中控系統組成。
2）主配電柜
主配電柜負責向所有區域供電，預處理系統及負壓洗滌除臭系統相關設備的控制回路也在主配電柜內。主配電柜內由一臺施耐德NS-800N的3P斷路器作為系統的進線斷路器，柜內為生化處理系統、水處理系統、油水分離機空間霧化除臭系統提供供電斷路器，預處理系統及負壓洗滌除臭系統的設備設置“就地、遠程”轉換開關，可實現就地手動及遠程自動的控制模式轉換。主配電柜為室內碳鋼落地的結構，進出線方式為下進下出，配電柜前后開門，元器件前后安裝。破碎機主機采用變頻控制，可正反轉，破碎機無軸螺旋直接啟動可正反轉，其余設備為直接啟動控制方式。
3）主PLC控制柜
主PLC控制柜采用西門子S7-300系列CPU及同一系列的擴展模塊，PLC的配置為數字量輸入128點（其中28點為二期預留）、數字量輸出64點（其中12點為二期預留）、模擬量輸入48點、模擬量輸出4點，其中數字量輸出在柜內采用繼電器隔離，其余為直連的方式。預處理系統及負壓洗滌除臭系統每個設備占用3個數字量輸入點（遠程、運行、故障），1個數字量輸出點（遠程啟動），設備自帶控制柜原則上預留2個干接點狀態反饋信號（系統運行、系統故障），1個遠程啟動信號。設備自帶控制系統需預留Modbus_RTU接口，設備廠家負責通訊程序的編程調試，并提供通訊地址。
4）設備自帶控制柜
設備自帶控制柜原則上預留2個干接點狀態反饋信號（系統運行、系統故障），1個遠程啟動信號。設備自帶控制系統需預留Modbus_RTU接口，設備廠家負責通訊程序的編程調試，并提供通訊地址。廠家需協助修改Modbus_RTU地址。
5）現場按鈕箱
預處理系統、有機質破碎分離一體機、負壓洗滌除臭系統有獨立的現場按鈕箱，按鈕箱采用304不銹鋼材質，室外落地或支架安裝。
6）中控系統
中控系統由兩臺工控機（互為冗余），兩套上位機軟件組成。
7）調試
現場安裝完畢滿足自動調試條件后，康卓科技電氣工程師現場調試程序，確保設備控制系統正常運行。
餐廚垃圾處理設備自動控制系統服務與訂購
餐廚垃圾處理設備自動控制系統自售出起，康卓科技提供全面的技術支持服務，在使用過程中如需技術幫助，康卓科技設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時服務熱線：025-86666104
訂貨需知：因產品使用場景、用戶要求不同，如需訂購“餐廚垃圾處理設備自動控制系統”，請聯系康卓科技電氣工程師根據要求量身定制。
