項目名稱：內蒙古呼倫貝爾牙克石市益民污水處理廠監控系統

承建單位：南京康卓環境科技有限公司

項目概況：

內蒙古呼倫貝爾牙克石市益民污水處理廠提標改造工程經呼倫貝爾市發展和改革委員會以呼發改行審字[2017]29號文件批準建設，南京康卓環境科技有限公司為該項目提供污水處理自控系統、監控系統、中控室設計、施工。

建設規模：對現狀設計處理規模3.4萬m3/d的污水處理廠進行提標改造，由一級B提升到一級A標準，新建厭/缺氧池、深度處理間包括高密沉淀池、纖維轉盤濾池、接觸消毒池、新建出水監測站。

處理工藝：粗格柵+提升泵房+細格柵+A2O+好氧池+高密沉淀池+纖維轉盤濾池+接觸消毒。

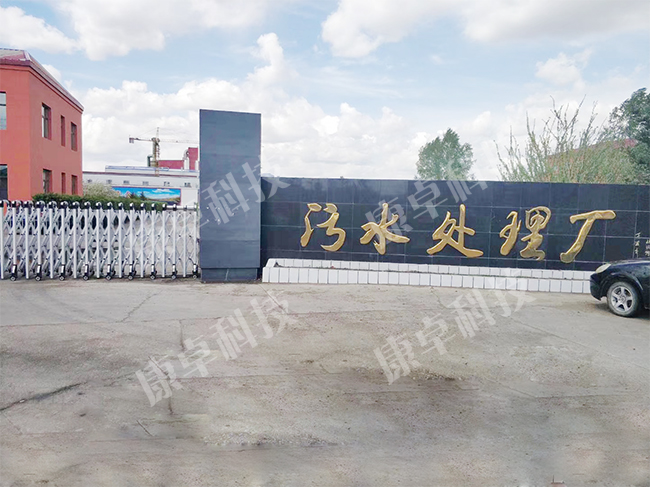

建設地點：原牙克石益民污水處理廠址內

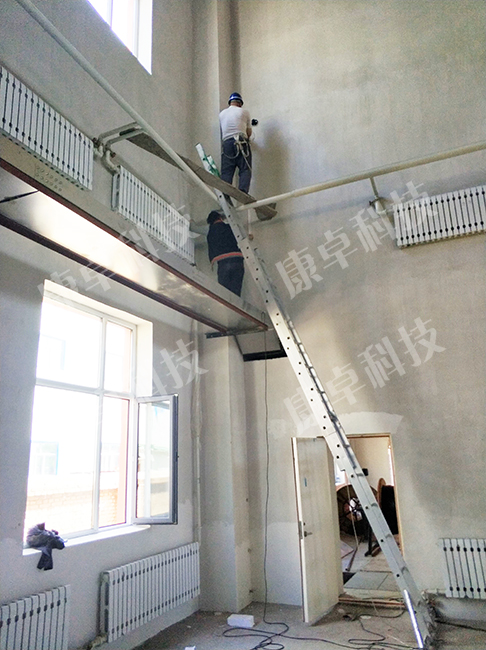

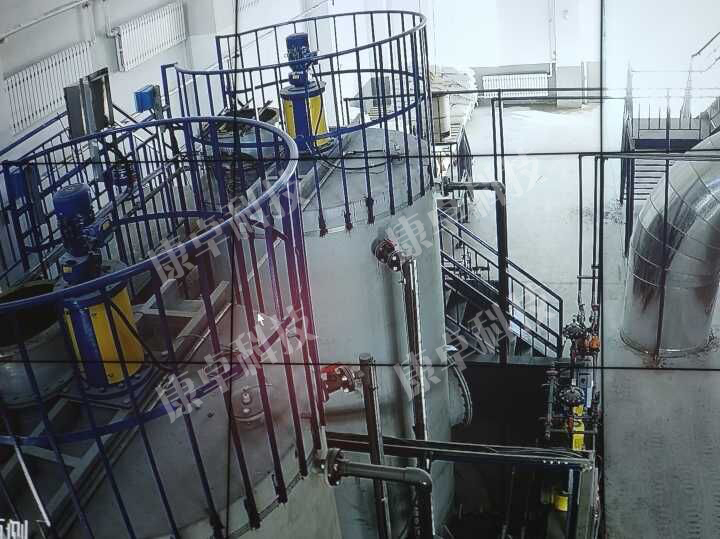

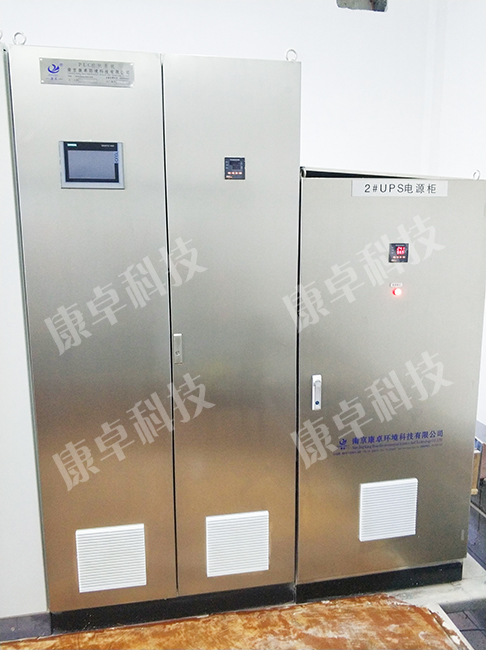

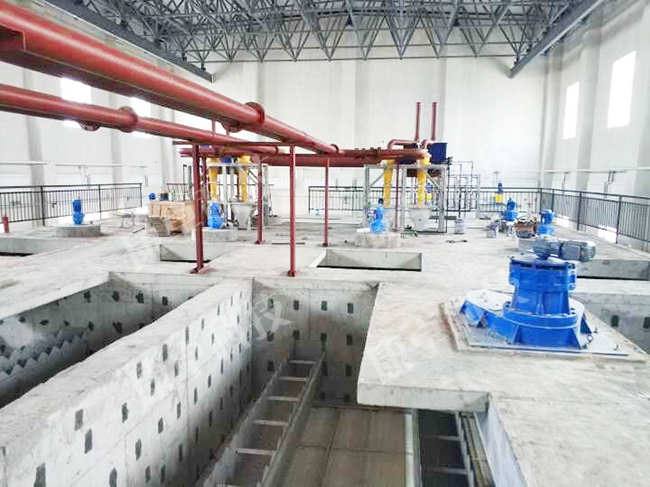

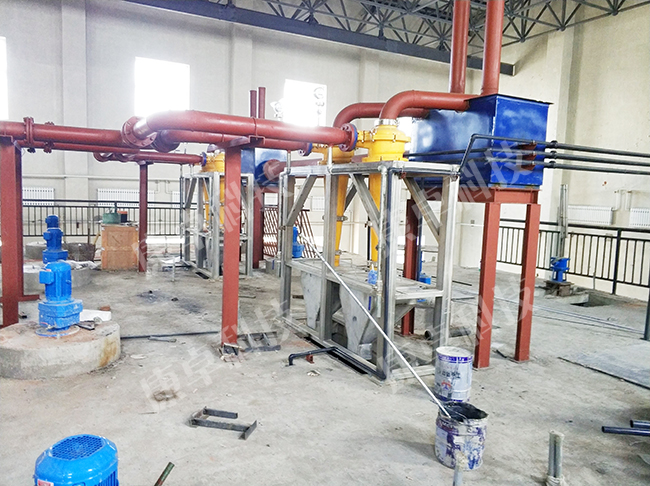

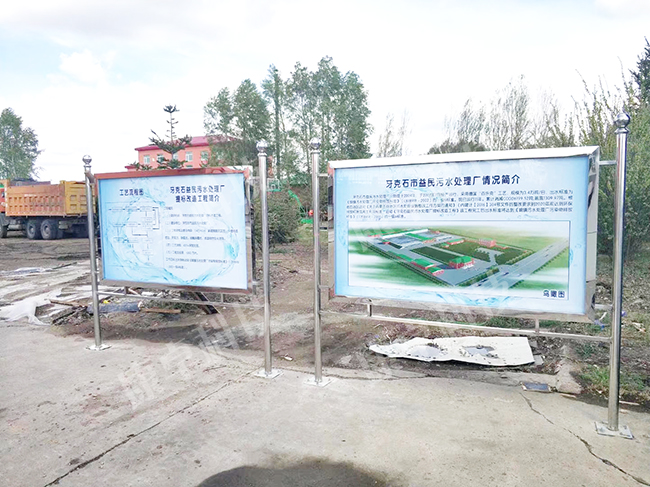

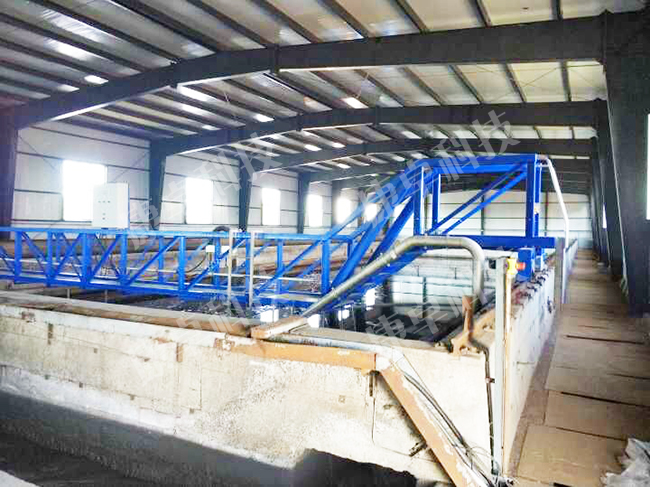

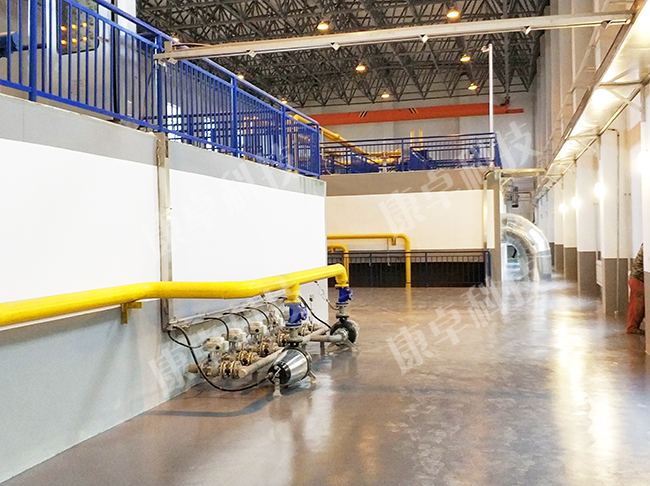

現場安裝實拍

監控系統介紹：

牙克石市污水處理廠視頻監控系統，總設計為一個中小型模擬矩陣與數字網絡結合的系統。污水廠視頻監控系統設8個監控點，分散在污水廠進出口及設備周邊，攝像機的圖像通過視頻信號線傳至污水廠控制室，前端的監控點通過光端機來傳輸視頻和控制信號，中心設置配置相應的中型矩陣，將圖像匯集后，通過鍵盤控制，將圖像反應在監視器上，污水廠設視頻監控墻一面。

一套完整的監控系統包含以下幾個方面組成：

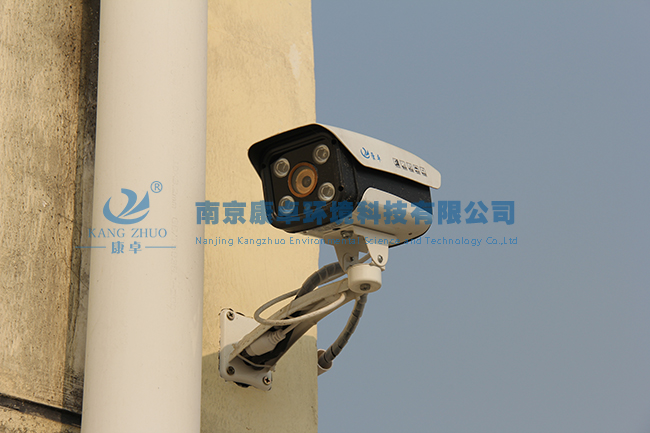

前端攝像系統：作為監控系統，攝像機是較基本的組成部分。在本方案中，為了保證夜間生產的監視錄像，要求采用紅外球型攝像機。

傳輸系統：即把前端視頻傳回控制中心、并把控制信號等從控制系統傳輸?shù)角岸藬z像系統的部分。在此系統中，監控點需要借助于鐵路通信線路,通過光端機視頻信號、控制信號及音頻信號傳輸?shù)奖O(jiān)控中心。

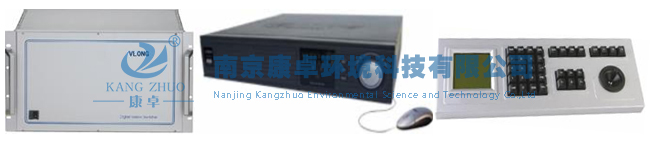

控制系統：即實現對前端攝像機進行控制、切換。在本設計方案中，要求采用視頻矩陣、鍵盤等設備；

顯示錄像系統：即實現攝像機圖像的顯示、錄像等設備組成的系統。在本方案中，要求采用監視器、硬盤錄像機、管理軟件等設備。

以下就各個系統部分進行分項描述：

前端攝像系統：

傳輸系統：

A) 視頻光端機來傳輸控制信號和視頻信號，B) 使用音視頻光端機來傳輸沒有時延，C) 沒有視頻的壓縮損耗，D) 可以實現實時的傳輸。

E) 控制系統輸出圖像有部分要上傳到網絡，F(xiàn)) 可供領導在計算機上查看。

控制系統與顯示錄像系統：

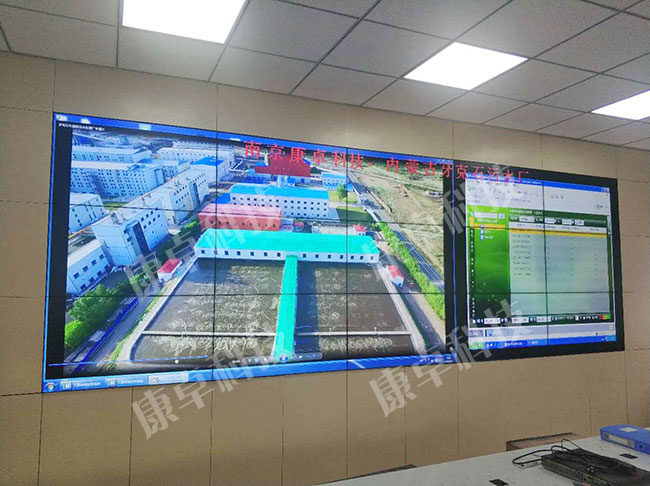

中心控制室設：前端的圖像全部接到這里，所有圖像接入矩陣的視頻輸入，監控室值班人員可通過鍵盤和監視器來查看所有攝像機的圖像，并實現云臺攝像機的控制。另外硬盤錄像主機自帶的DVS（視頻服務器）功能可以把輸出圖像傳送到網絡上，各級領導在電腦上可通過管理軟件來查看所有前端圖像，并能實現球形攝像機的控制。

視頻矩陣的作用是將全部視頻進行分組或單獨切換顯示到監視器上。要求采用VL-CT88SC-16V8H的視頻矩陣（較大16路進，較大8路輸出），前端視頻信號全部進入視頻矩陣，通過環通再信號進入硬盤錄像機進行錄像。

中心錄像體系采取多種錄像的方式，可根據實際要求對所有錄像點通過8畫面進行實時錄像，便于操作人員發現情況后能及時將畫面調入錄像機進行回放。錄像方式有定時錄像、移動錄像、報警錄像、手動錄像等各種方式，碼率可調。硬盤錄像機也連到網絡中，操作人員也可以隨時查看硬盤錄像機中的實時圖像和錄像資料。

考慮到整個系統的擴容，本系統中的中心矩陣采用插卡式的矩陣，如需要增加視頻點數量，中心矩陣只需增加板卡就可以實現，使得系統擴容更加方便快捷。
