產品介紹
康卓科技是北京泵站自動化控制系統提供商，專注于工業智能自動化的科研、生產、銷售、安裝調試、維護維修一站式服務，擁有一支專業技術過硬,經驗豐富的高素質團隊, 與國內外著名工控品牌廠家：ABB、西門子、倍福、施耐德、三菱、等公司建立了長期穩定的技術和商務合作關系。長期服務泵站、污水處理等行業，為廣大用戶贏得高效的經濟效益，深得用戶信賴。
康卓科技秉承“誠信為本 顧客至上 質量第一”的經營理念，面向國內廣大客戶，致力打造成全國一流的北京泵站自動化控制系統技術解決方案服務供應商。為每一位客戶提供完美的技術解決方案是康卓的追求，滿足每一位客戶的個性需求是我們的目標?？底靠萍颊嬲\歡迎各界同仁全面合作，攜手共進，共創美好未來！
一、系統概述
北京泵站自動化控制系統是由南京康卓環境科技有限公司研發設計而成，實現泵站自控、視頻監控、遠程集中管理一體化系統，康卓泵站無人值守系統是將各個泵站采集到的數據，通過通訊平臺，接入監控中心，監控中心可以進行數據存儲、數據通訊、實時控制、泵站運行監視等操作，借助視頻監控與入侵報警等安防平臺的接入，從而實現泵站無人值守。
北京泵站監控系統廣泛應用于雨水泵站、污水泵站、立交橋排水泵站、重要路段排水泵站、城市低洼處排水泵站以及鄉鎮泵站等場所。

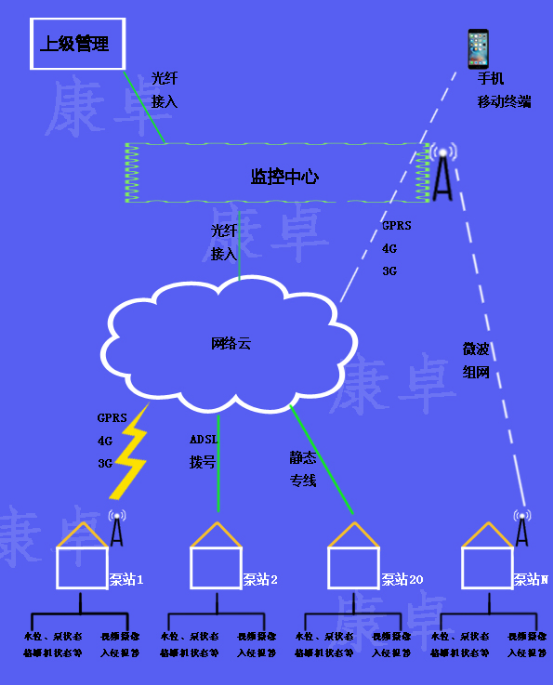

系統拓?fù)鋱D
二、實現功能
1.數據采集存儲功能
通過現場儀表、傳感器等裝置實時采集泵站的水位、電機運行參數、泵的啟停狀態、格柵機的運行狀態、流量、有害氣體濃度、控制模式、電壓、電流、保護狀態等數據，通過通訊網絡將數據上傳至監控中心進行存儲，并根據每個數據的特殊性，設定數據采集、存儲的時間間隔。
2.實時控制與調節
運行人員選擇泵的工作模式，發出各種控制及調節命令，監視操作全部流程?？刂颇Ｊ接斜镜乜刂颇Ｊ?、遠程手動控制模式、自動控制模式。
3.泵站運行監視
系統實時采集各站點的數據，以文字、數字、動態畫面的形式展示設備的運行狀態，提供直觀的圖文信息。實時監測數據與視頻在同一界面上顯示，可以同屏監測多個泵站視頻和數據，也可以切換成單個泵站的視頻和數據顯示。
視頻攝像與入侵報警
系統在使用ADSL撥號、靜態專線或微波作為通訊網絡時，可以傳輸一路或多路傳輸視頻畫面至監控中心，監視泵站的全景、配電室、液位標尺、出水口等重要位置。
系統在使用4G、3G、GPRS的無線網絡作為通訊平臺時，系統支持遠程登陸視頻監控設備，獲取對應圖像。
系統支持入侵報警系統，當有外人未經許可進入泵站布防范圍內，監控中心產生報警提示，以便更好地進行安全防范工作。
三、總體架構
系統主要由現地?cái)?shù)據采集設備及攝像機報警裝置、泵站一體化控制柜、泵站操作室、通訊平臺、監控中心等組成。

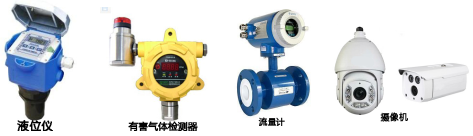

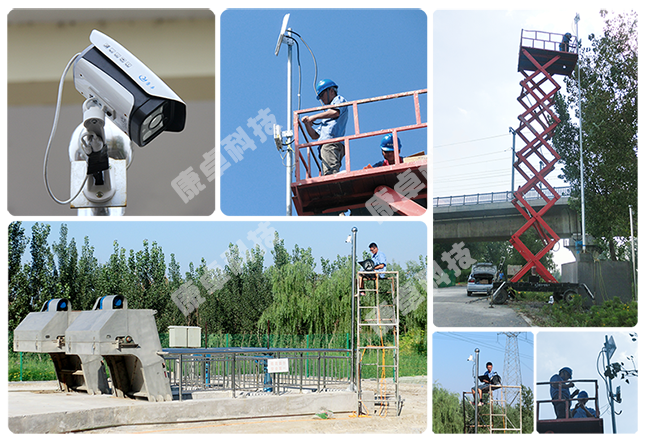

3.1現地?cái)?shù)據采集設備及攝像機報警裝置

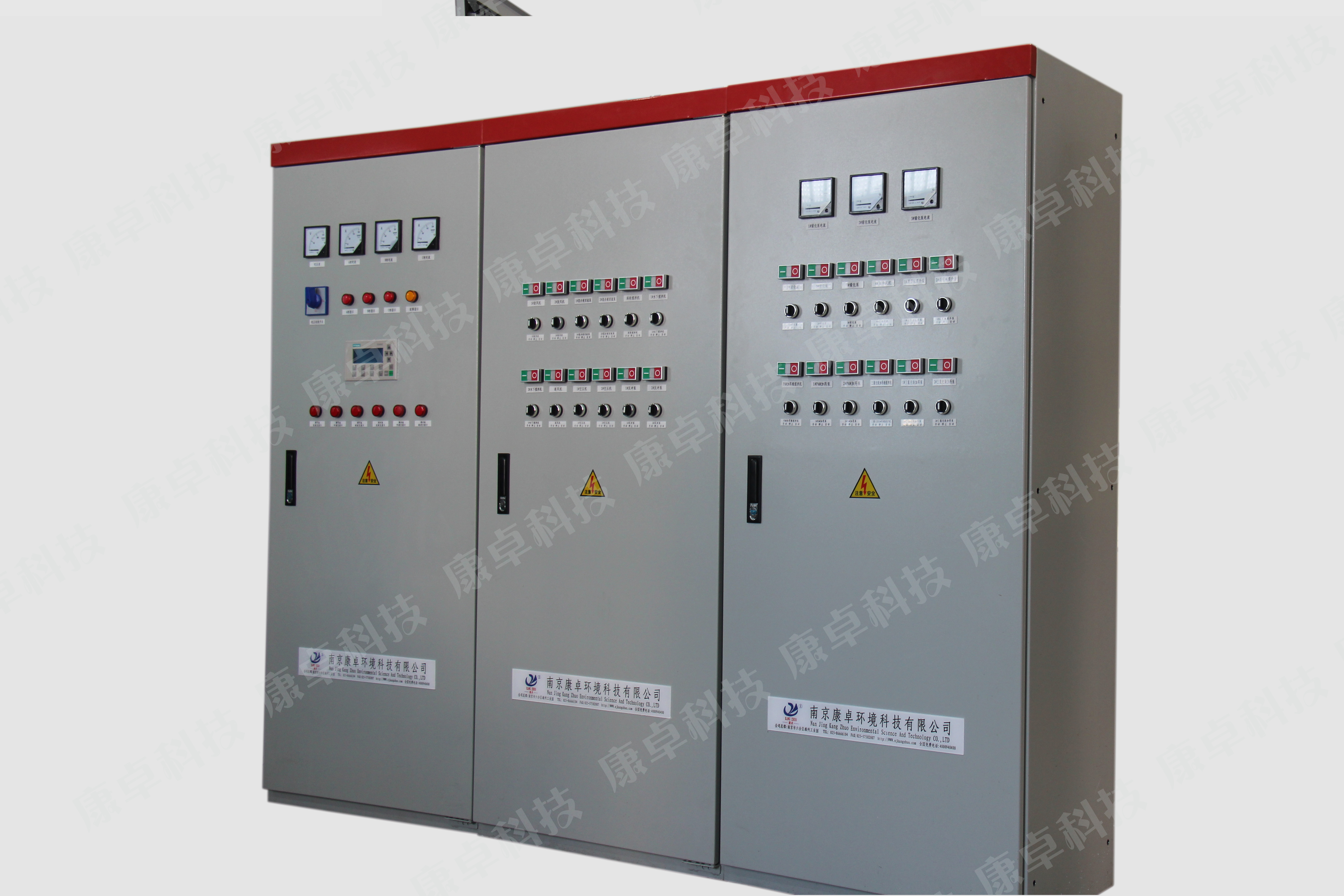

3.2泵站一體化控制柜
3.3泵站監控室

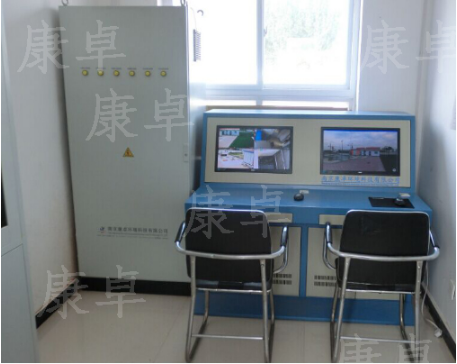

泵站操作室
3.4通訊平臺
1.有線網絡通信：各個泵站與監控中心之間鋪設光纜或租用運營商光纖通信，監控中心與各職能部門之間通過局域網通信，該通信平臺可傳輸連續圖像， 此種傳輸方式要求泵站有寬帶接入。
2.無線微波網絡：各泵站與監控中心之間架設無線網橋，監控中心與各職能部門之間通過局域網通信，該通信平臺可傳輸連續圖像，此種傳輸方式要求泵站與泵站、監控中心沒有建筑群阻擋、可視距離在10公里左右，對地理區位、環境要求較高。
3.無線網絡通信：各個泵站與監控中心之間通過4G、3G、GPRS無線網絡通信，監控中心與各職能部門之間通過局域網通信，該通信平臺不能傳輸連續圖像，此種傳輸方式要求各泵站有穩定的4G、3G、GPRS信號，且監控中心對視頻圖像要求不高。

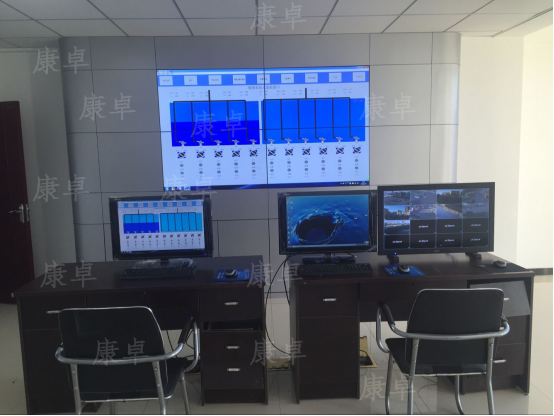

3.5監控中心

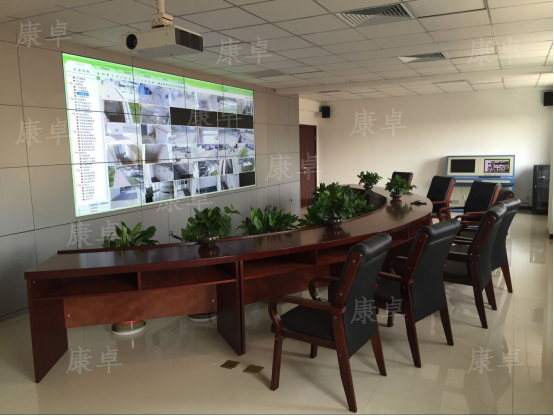

監控中心視頻畫面

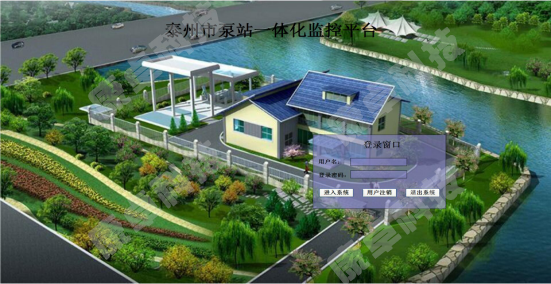

監控中心組態圖
應用案例：
康卓泵站無人值守系統已經在南京南鋼泵站、天津武清區市政排水所泵站、長沙泵站等國內多所大中型泵站上廣泛應用，性能穩定，安全可靠。
北京泵站監控系統服務
北京泵站監控系統自售出起在使用過程中如需技術幫助，公司設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時訂貨熱線：025-86666104
訂貨需知：因產品使用場景、用戶要求不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
